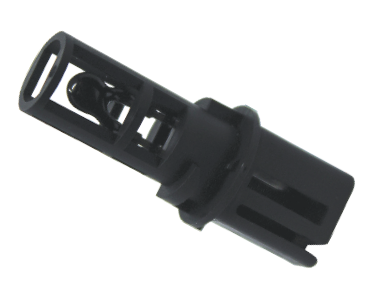

Thermometrics GE-2142 HVAC 风道温度传感器是用于测量通风管道内空气温度的 OEM 解决方案。该传感器提供与风道空气温度成比例的信号输出，该信号可作为控制器的输入，由控制器解读信号并相应调整输出。
特点
-
采用引线框架结构，提供从端子到 NTC 的坚固无压接导电通路
-
高精度
-
高灵敏度和可靠性
-
坚固的热塑性塑料外壳
-
扭锁式安装
-
开放式元件设计，响应速度快
汽车应用
-
HVAC 通风口温度
-
车内温度
工业应用
-
空气温度测量
-
HVAC 气流监测
-
工业自动化 – 环境与过程监控
基本规格
| 项目 | 规格 |
|---|---|
| 重量 | 2.4 克 |
| 工作温度 | -40°C 至 135°C (-40°F 至 275°F) |
| 存储温度 | -40°C 至 135°C (-40°F 至 275°F) |
| 响应时间 | < 5 秒（在油中） |
| 连接系统 | Aptiv (Delphi) Metri-Pack 150 非密封型 |
| R @ 25°C | 2,795 Ω (±2.50%) |
| Beta (25/85°C) | 4073 |
| 塑料材质 | 尼龙 6/6 |
| 匹配连接器 | P/N: 12047662 |
电阻-温度特性表
| 温度 (°C) | 标称电阻 (Ω) | 电阻容差 (±%) | 温度精度 (±°C) |
|---|---|---|---|
| -40 | 100,865 | 4.87 | 0.72 |
| -35 | 72,437 | 4.69 | 0.72 |
| -30 | 52,594 | 4.51 | 0.72 |
| -25 | 38,583 | 4.32 | 0.71 |
| -20 | 28,582 | 4.14 | 0.70 |
| -15 | 21,371 | 3.96 | 0.69 |
| -10 | 16,120 | 3.78 | 0.68 |
| -5 | 12,261 | 3.59 | 0.67 |
| 0 | 9,399.2 | 3.41 | 0.65 |
| 5 | 7,263.3 | 3.23 | 0.64 |
| 10 | 5,657.9 | 3.05 | 0.62 |
| 15 | 4,440.9 | 2.86 | 0.60 |
| 20 | 3,511.0 | 2.68 | 0.58 |
| 25 | 2,795.0 | 2.50 | 0.56 |
| 30 | 2,239.6 | 2.45 | 0.56 |
| 35 | 1,805.9 | 2.41 | 0.57 |
| 40 | 1,464.9 | 2.36 | 0.57 |
| 45 | 1,195.1 | 2.32 | 0.58 |
| 50 | 980.26 | 2.27 | 0.58 |
| 55 | 808.78 | 2.23 | 0.59 |
| 60 | 670.90 | 2.19 | 0.59 |
| 65 | 559.40 | 2.15 | 0.60 |
| 70 | 468.74 | 2.12 | 0.61 |
| 75 | 394.64 | 2.08 | 0.61 |
| 80 | 333.76 | 2.04 | 0.62 |
| 85 | 283.50 | 2.00 | 0.62 |
| 90 | 241.81 | 2.09 | 0.67 |
| 95 | 207.09 | 2.19 | 0.71 |
| 100 | 178.03 | 2.28 | 0.76 |
| 105 | 153.64 | 2.38 | 0.82 |
| 110 | 133.08 | 2.47 | 0.87 |
| 115 | 115.68 | 2.56 | 0.93 |
| 120 | 100.91 | 2.66 | 0.98 |
| 125 | 88.32 | 2.75 | 1.04 |
| 130 | 77.54 | 2.78 | 1.08 |
| 135 | 68.29 | 2.81 | 1.12 |
