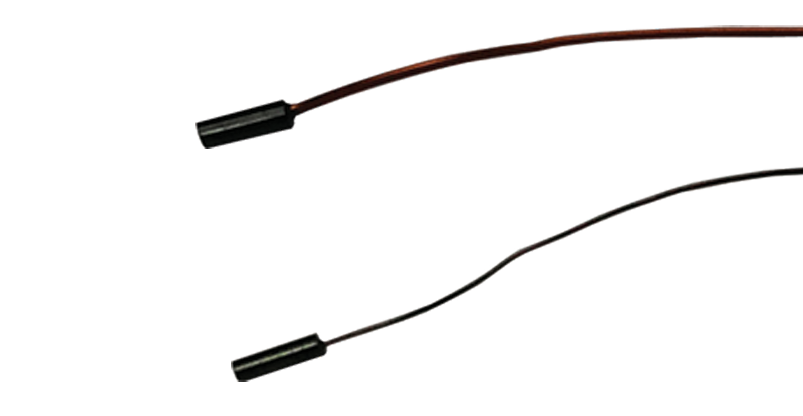

Thermometrics环氧型SC NTC可互换热敏电阻是带有聚酯酰亚胺绝缘镍引线，具有套管的可互换芯片热敏电阻。它们可在-40℃至105℃（-40℉至221℉）的温度范围内使用，提供精确的温度测量、控制和补偿，在25℃（77℉）时具有大于-4％/℃的高灵敏度，使其非常适合医疗应用。
产品特点
- 高精度固态温度传感器
- 非常适合医疗应用
- 环氧树脂填充套管，直径可控
- 全绝缘设计
- 互换性精度达±0.18°F（±0.10°C）
- 聚酰亚胺套管，机械强度好且耐溶剂
- 适用温度范围：-40°F至221°F（-40°C至105°C）
- SC50型号采用0.008英寸（0.2毫米）直径重型异酰亚胺绝缘双绞铜导线
- 高灵敏度：在77°F（25°C）时大于-4%/°C
- SC30型号采用0.004英寸（0.1毫米）直径重型异酰亚胺绝缘双绞镍导线
- 提供最常用的电阻（R）-温度（T）特性曲线
- 适用于温度测量、控制和补偿

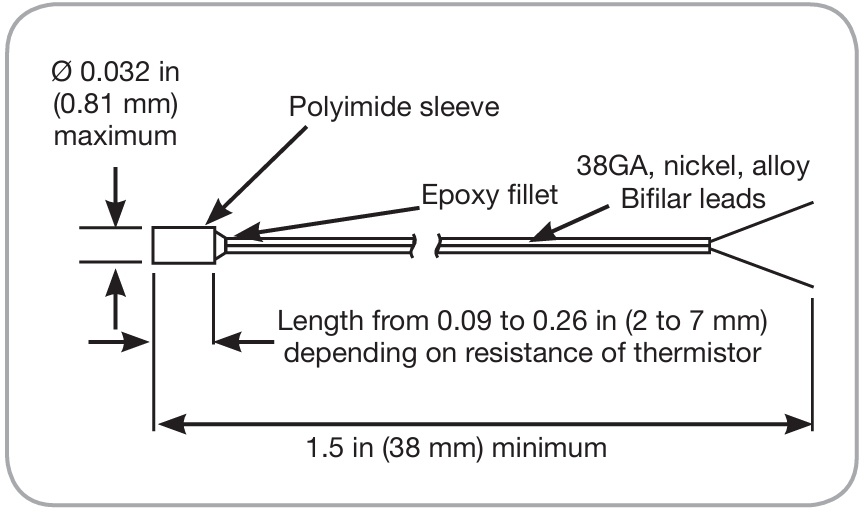

NTC 可互换型号 SC30
聚酰亚胺套管、可互换的芯片热敏电阻，配备重型异酰亚胺绝缘镍导线。
可选配置请咨询工厂
-
其他阻值，范围在 1000 Ω 至 100 kΩ
-
其他容差或范围
-
替代导线类型或长度
-
非标准的电阻-温度特性曲线
-
受控的尺寸
热学与电气特性
| 特性 | 条件 | 值 |
|---|---|---|
| 耗散常数 | 静止空气中 | 0.4 mW/°C |
| 搅动油中 | 3 mW/°C | |
| 热时间常数 | 静止空气中 | 5 秒 |
| 搅动油中 | 0.3 秒 | |
| 最大功率 | 在 77°F (25°C) 下 | ~30 mW |
| 功率降额 | 从 77°F (25°C) 的 100% 线性降至 212°F (100°C) 的 0% |
SC30订购信息
请根据所需的电阻值和温度容差，在下表中选择相应的部件编号。
| 在 25°C 时的电阻值 | 材料系统 | ±0.18°F (±0.1°C) 32°F 至 158°F (0°C 至 70°C) |
±0.36°F (±0.2°C) 32°F 至 158°F (0°C 至 70°C) |
|---|---|---|---|
| 2252 Ω | F | SC30F232V | SC30F232W |
| 3000 Ω | F | SC30F302V | SC30F302W |
| 5000 Ω | F | SC30F502V | SC30F502W |
| 10000 Ω | F | SC30F103V | SC30F103W |
| 10000 Ω | Y | SC30Y103V | SC30Y103W |
| 30000 Ω | H | SC30H303V | SC30H303W |
| 50000 Ω | G | SC30G503V | SC30G503W |
| 100000 Ω | Y | SC30Y104V | SC30Y104W |
| 100000 Ω | G | SC30G104V | SC30G104W |
注：
-
-
对于符合RoHS标准的产品，请在部件标签上添加后缀"N"。例如：SC30F103VN
-
对于符合RoHS标准且需在0°C以下应用的产品，请在部件标签上添加后缀"H"。例如：SC30F103VH
-
SC30， R25=10kohm

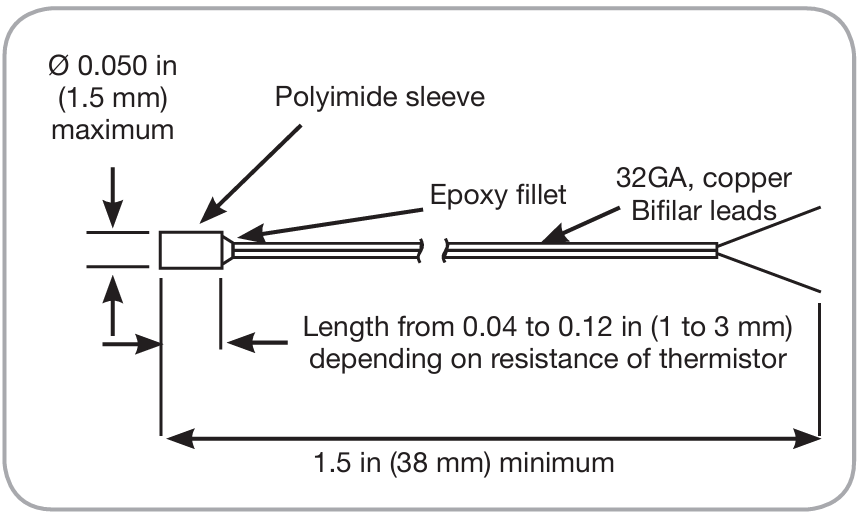

SC50 型号规格 NTC 可互换型号 SC50
聚酰亚胺套管、可互换的芯片热敏电阻，配备重型异酰亚胺绝缘铜导线。
可选配置请咨询工厂
-
其他阻值，范围在 1000 Ω 至 100 kΩ
-
其他容差或范围
-
替代导线类型或长度
-
非标准的电阻-温度特性曲线
-
受控的尺寸
热学与电气特性
| 特性 | 条件 | 值 |
|---|---|---|
| 耗散常数 | 静止空气中 | 0.5 mW/°C |
| 搅动油中 | 0.4 mW/°C | |
| 热时间常数 | 静止空气中 | 8 秒 |
| 搅动油中 | 0.5 秒 | |
| 最大功率 | 在 77°F (25°C) 下 | ~50 mW |
| 功率降额 | 从 77°F (25°C) 的 100% 线性降至 212°F (100°C) 的 0% |
SC50订购信息
请根据所需的电阻值和温度容差，在下表中选择相应的部件编号。
| 在 25°C 时的电阻值 | 材料系统 | ±0.18°F (±0.1°C) 32°F 至 158°F (0°C 至 70°C) |
±0.36°F (±0.2°C) 32°F 至 158°F (0°C 至 70°C) |
|---|---|---|---|
| 2252 Ω | F | SC50F232V | SC50F232W |
| 3000 Ω | F | SC50F302V | SC50F302W |
| 5000 Ω | F | SC50F502V | SC50F502W |
| 10000 Ω | F | SC50F103V | SC50F103W |
| 10000 Ω | Y | SC50Y103V | SC50Y103W |
| 30000 Ω | H | SC50H303V | SC50H303W |
| 50000 Ω | G | SC50G503V | SC50G503W |
| 100000 Ω | Y | SC50Y104V | SC50Y104W |
| 100000 Ω | G | SC50G104V | SC50G104W |
注：
-
对于符合RoHS标准的产品，请在部件标签上添加后缀"N"。例如：SC50F103VN
-
对于符合RoHS标准且需在0°C以下应用的产品，请在部件标签上添加后缀"H"。例如：SC50F103VH
-
产品R-T特性 - 温度传感器插值公式系数查找文档
-
产品说明书 - 产品规格书
-
产品使用参考应用笔记 - 关于如何使用《产品R-T特性》文档
-
R-T参考表下载(Excel文件）- SC30 R-T表举例
