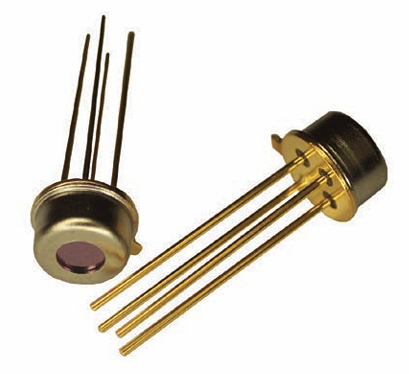

Thermometrics 热电堆红外传感器用于非接触式表面或红外温度测量。ZTP-148SR 型号包含热电元件、扁平红外滤光片和用于温度补偿的热敏电阻，全部集成在一个密封的 TO-46 (18) 传感器封装中。提供多种滤光片选择，以在特定应用中实现最佳性能。

特性：

应用：

参数性能：

类别	参数/项目	数值/说明	条件/备注
热电堆芯片参数	芯片尺寸	1.8 X 1.8 mm²
	有效面积	1.0 x 1.0 mm²	吸收区面积
	内阻	60 (Min) / 85 (Typ) / 111 (Max) kΩ	@25°C
	电阻温度系数	0.12 %/°C
	响应率	43 (Min) / 61 (Typ) / 79 (Max) V/W	500K, 1Hz
	响应率温度系数	-0.07 %/°C
	噪声电压	37 nV rms	R.M.S, 25°C
	噪声等效功率	0.61 nW/√Hz
	探测率	1.14 cm√Hz/W
	时间常数	32 ms
热敏电阻参数	电阻值	97 (Min) / 100 (Typ) / 103 (Max) kΩ	容差: 3%, @25°C
热敏电阻参数	Beta 值	3920 (Min) / 3960 (Typ) / 4000 (Max) K	容差: 1%, @25°C/50°C
绝对最大额定值	工作温度	-20°C ~ 100°C
绝对最大额定值	存储温度	-40°C ~ 120°C
视场角	视场角	80° (Min) / 85° (Typ) / 90° (Max)	最大输出的50%

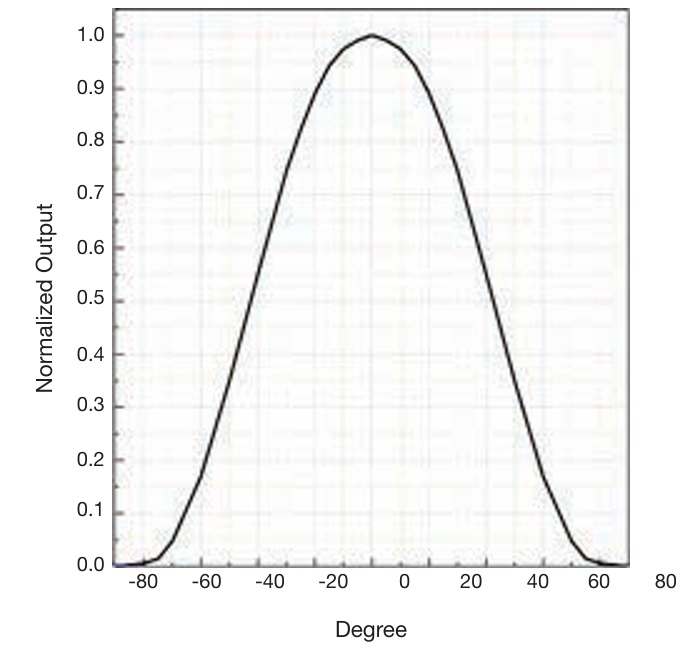

FOV

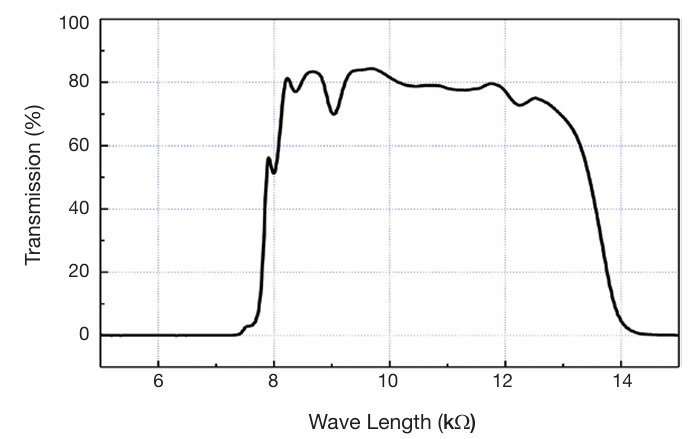

镜头透射率和波长的关系

热敏电阻阻温表 (R-T Table)

环境温度 (°C)	最小电阻 (kΩ)	典型电阻 (kΩ)	最大电阻 (kΩ)
-20	893.8	942.3	992.6
-15	677.7	712.5	748.4
-10	518.2	543.3	569.2
-5	399.4	417.6	436.4
0	310.1	323.5	337.1
5	242.6	252.4	262.4
10	191.1	198.3	205.7
15	151.5	156.9	162.3
20	120.9	124.9	128.9
25	97.00	100.0	103.0
30	77.97	80.55	83.15
35	63.03	65.25	67.50
40	51.22	53.14	55.09
45	41.85	43.50	45.18
50	34.36	35.79	37.24
55	28.35	29.58	30.84
60	23.49	24.56	25.66
65	19.56	20.49	21.44
70	16.35	17.16	17.99
75	13.73	14.43	15.15
80	11.57	12.18	12.81
85	9.79	10.32	10.88
90	8.313	8.781	9.267
95	7.085	7.495	7.923
100	6.058	6.420	6.796
