P1905 背压压阻式传感器芯片概述
P1905 压阻式传感器芯片专为在侵蚀性(恶劣)介质中进行绝对压力测量而设计。该芯片通过将硅帽与器件晶圆顶面进行气密性低应力键合,形成了一个参考真空腔室。通过从芯片背面施加压力,P1905 传感器芯片避免了施加介质与顶面传感器电路的直接接触,这使得 P1905 芯片能够测量侵蚀性液体和气体中的压力。凭借 NovaSensor 的 SenStable® 工艺,P1905 芯片具有卓越的长期稳定性和可重复性(典型值 < 0.1% /年)。

应用领域
-
汽车系统
-
过程控制系统
-
航空航天
-
侵蚀性介质中的压力测量
产品特性
-
兼容恶劣介质
-
高可靠性、固态硅绝对压力传感器芯片,从腔体侧加压
-
推荐压力范围:0…100 PSIA 至 0…300 PSIA
-
芯片尺寸(长 x 宽 x 高):1.93 mm x 1.93 mm x 1.64 mm
-

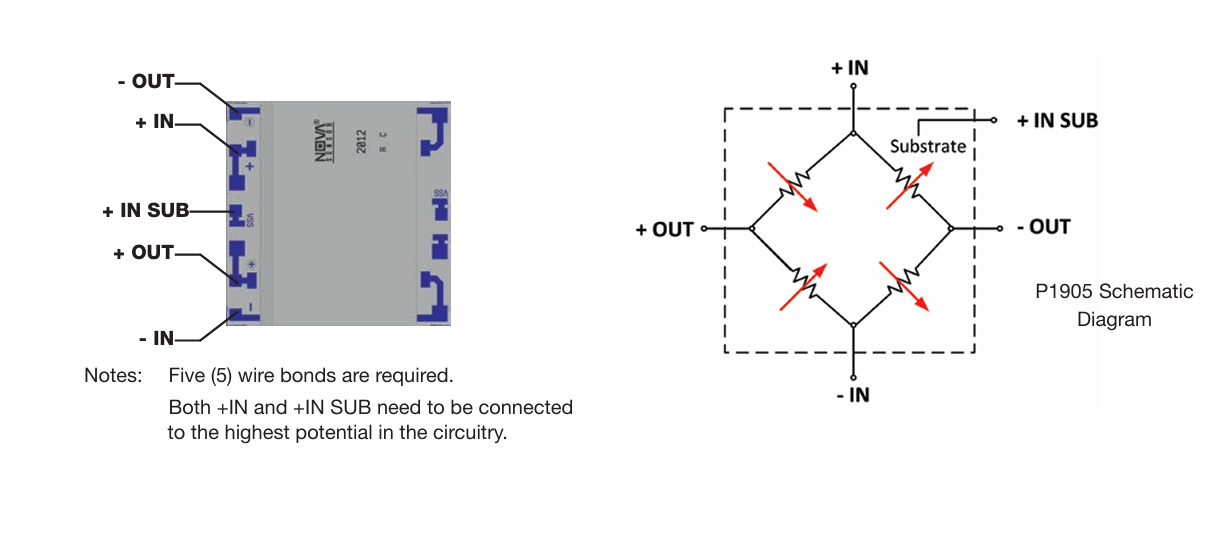

所有焊盘位于同一侧,便于应用封装
-
可提供其他压力范围

传感器参数表
| 参数类别 | 参数名称 | 数值 | 单位 | 备注 |
|---|---|---|---|---|
| 通用参数 | 压力范围 | 0...100 至 0...300 | PSIA | |
| 最大过压 | 600 | PSIA | ||
| 背面爆破压力 | >4000 | PSI | 备注6 | |
| 电气参数 @ 25°C | 激励 (DC) | 1.5 | mA, Volt | 最大10VDC |
| 电桥电阻 | 5000 ± 20% | Ω | ||
| 环境参数 | 工作温度范围 | -40° 至 150° | °C | 备注2 |
| 存储温度范围 | -55° 至 160° | °C | ||
| 机械参数 | 尺寸 | 1.93 x 1.93 x 1.64 | mm | 长 x 宽 x 高 |
| 焊盘尺寸 | 0.10 x 0.10 | mm | 长 x 宽 | |
| 介质兼容性 | 与硅和硼硅玻璃兼容的介质。 | |||
| 性能参数 (1) | 零点偏移 | ± 10 | mV/V | |
| 灵敏度 | 0.107 ± 0.030 | mV/V/psi | 备注3 | |
| 压力线性度 | ± 0.2 | % 量程 | 备注4 | |
| 压力迟滞 | ± 10 | µV/V | 备注5, 6 | |
| 零点温度系数 | 0.5 ± 3 | µV/V/°C | 备注5, 6 | |
| 电阻温度系数 | 0.27 | %/°C | 备注5, 6 | |
| 灵敏度温度系数 | -0.19 | %/°C | 备注5, 6 | |
| 零点热迟滞 | ± 25 | µV/V | 备注5, 6 |
备注:
- 除非另有说明,所有数值均在 25°C 和 5 V 激励下测量。使用来自每个晶圆的样品来验证电桥电阻、偏移、量程、线性度以及芯片在 0°C 至 70°C 温度范围内的性能。
- 使用 P1905 芯片的传感器的背面爆破压力和工作温度可能低于芯片的相应参数。
- 典型量程在 300 psi 时为 160 mV。
- 最佳拟合直线。
- 在 0°C 和 70°C 之间。
- 典型值。
