高压传感器 NovaSensor 的 NPI-15 系列为电流驱动、介质隔离型高压传感器，设计用于在恶劣环境中工作，同时仍能提供硅传感器所具有的优异灵敏度、线性度和滞后特性。它们采用最先进的 IsoSensor 技术，为 OEM 用户在价格与性能之间提供最佳组合。压阻式传感器芯片被安置在充液的圆柱形腔体内，并由不锈钢隔膜和外壳将其与被测介质隔离。与所有 NovaSensor 硅传感器一样，NPI-15 系列采用 SenStable® 加工工艺，提供出色的稳定性。

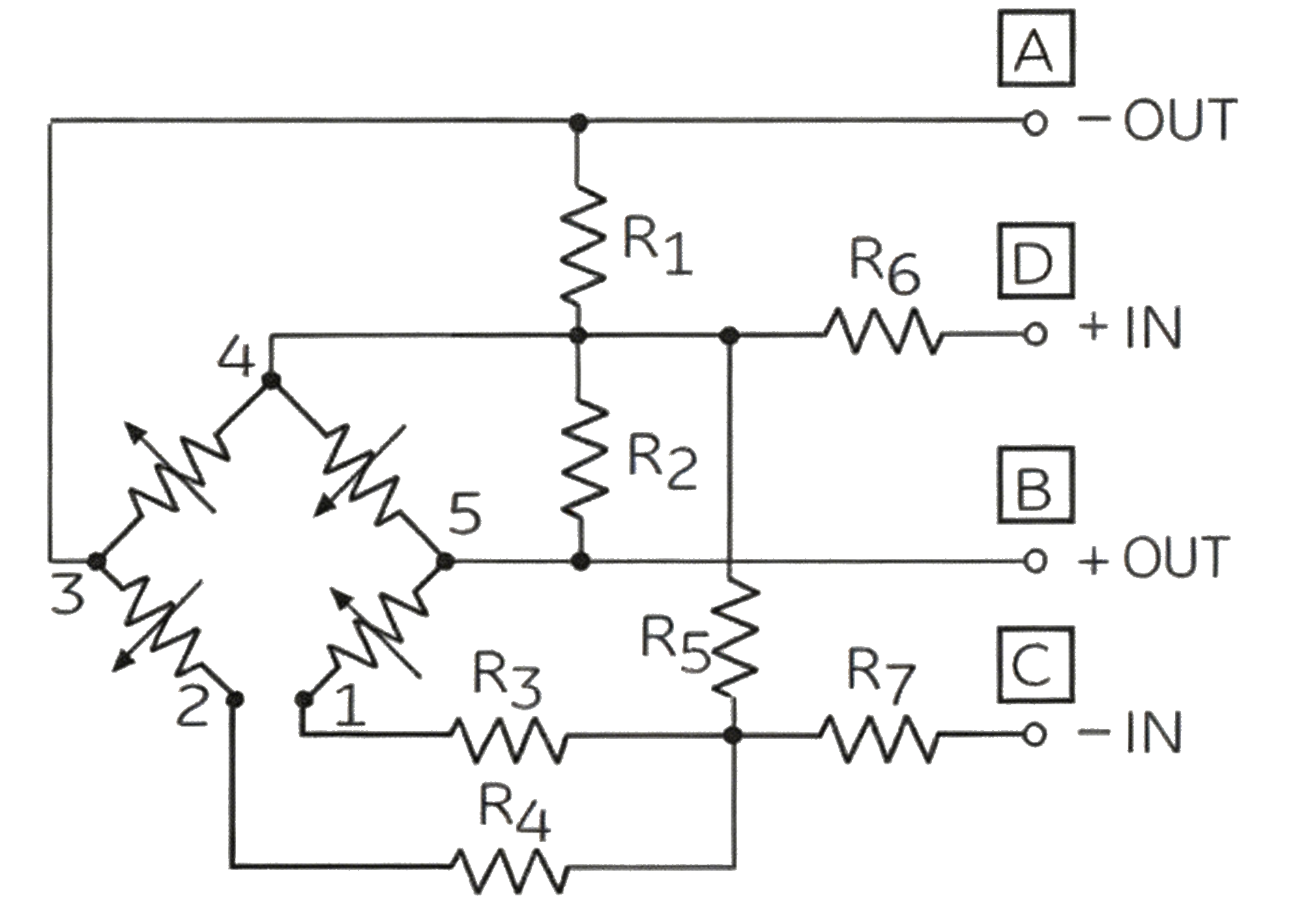

为补偿温度影响，产品在混合陶瓷基板上提供完整的电阻网络。IsoSensor 设计将温度误差降到最小，在 32°F 至 158°F（0°C 至 70°C）的补偿范围内，最大偏置误差为 0.75% FSO（满量程输出）。

产品特性

固态传感器，高可靠性
高灵敏度：10VDC激励电压下，100mV±1% FSO
316L不锈钢，采用 IsoSensor 结构设计
典型线性度：0.1% FSO
典型温度准确度：0.2% FSO
五个标准量程：500、1000、3000、5000、10000 psi，支持绝压或密封表压

标准配置包括：

1/2"-20UNF 外螺纹，1.0" 法兰
直径 0.59" × 长度 0.87" O型圈密封腔体
1/4"-18NPT 外螺纹，7/8" 法兰
1/8"-27NPT 外螺纹，7/8" 法兰

其他说明：

支持自定义设置及其他压力范围，详情请咨询销售。

应用领域

过程控制系统
液压系统与阀门
汽车与卡车
生物医学仪器
制冷与暖通空调控制
家电与消费电子
船舶与海洋系统
飞机与航空电子系统

产品特性总表

参数类别	参数名称	最小值	典型值	最大值	单位	备注
压力量程	0-500	-	-	-	psi	3,447 kPa
	0-1,000	-	-	-	psi	6,894 kPa
	0-3,000	-	-	-	psi	20,682 kPa
	0-5,000	-	-	-	psi	34,470 kPa
	0-10,000	-	-	-	psi	70,000 kPa
最大过载压力	-	-	2倍额定压力	-	-	-
	最大过载压力	-	-	13,000	psi	70,000 kPa
电气性能	激励输入	-	10	15	VDC	-
	绝缘电阻	-	10⁸	-	Ω	@50VDC
	输入电阻	-	10,000	-	Ω	请留意和说明书的差异
	输出电阻	-	5,000±20%	-	Ω	-
	桥路阻抗	-	5,000±20%	-	Ω	-
环境性能	工作温度	-40	-	125	°C	-40°F~257°F
	补偿温度	0	-	70	°C	32°F~158°F
	振动	-	10	-	gRMS	20-2000Hz
	冲击	-	100	-	g	11毫秒
	使用寿命	-	10⁶	-	cycles	-
机械性能	质量(NPI-15A-XXX)	-	≈28	-	grams	-
	质量(NPI-15B/H/J-XXX)	-	≈47	-	grams	-
	适合介质	-	与316L不锈钢兼容的所有腐蚀性介质	-	-	-
	腔体和膜片材料	-	316L不锈钢	-	-	-
	推荐O型圈A型	-	12mm(0.472")ID×1.5mm(0.059")厚	-	-	-
	推荐O型圈B型	-	2-013/ISO3601/1	-	-	-
性能参数	满量程输出	99	100	101	mV	-
	线性度	-0.35	0.1	0.35	%FSO	-
	迟滞效应和重复性	-0.05	0.01	0.05	%FSO	-
	零点温度精度	-1.0	0.2	1.0	%FSO	-
	满量程温度精度	-0.75	-0.2	0.75	%FSO	-
	热迟滞效应	-0.2	±0.1	0.2	%FSO	-
	零点短期稳定性	-	5	-	μV/V	-
	满量程短期稳定性	-	5	-	μV/V	-
	零点长期稳定性	-	0.1	-	%FSO	-
	满量程长期稳定性	-	0.1	-	%FSO	-

备注：

带有零点、零点温度补偿和满量程温度补偿电阻的性能指标
激励电压为10VDC的满量程输出
非线性计算采用最佳拟合直线
0~70°C参考25°C
0~70°C
标准的零点/电桥电压-100小时，典型值，在生产中未被测试
一年典型值，在生产中未被测试
所有测量值在25°C和10VDC下得到，除非另有说明
在温度补偿范围外使用，准确度将降低

参数更正：

输入阻抗：典型值为10kohm

产品型号配置表

配置项	您的选择（请勾选）	选项代码	说明与参数
固定前缀		N P I X XXX	产品系列固定代码
压力接口	□	A	无接口
	□	B	1/2-20 UNF （注7）
	□	H	1/4-18 NPT （注7）
	□	J	1/8-27 NPT （注7）
激励与压力类型	□	V	恒压激励
	□	A	绝压
	□	S	密封表压
压力量程	□	500	500 psi (3447 kPa)
	□	1k0	1000 psi (6894 kPa)
	□	3k0	3000 psi (20682 kPa)
	□	5k0	5000 psi (34470 kPa)
	□	C00926	10000 PSI
