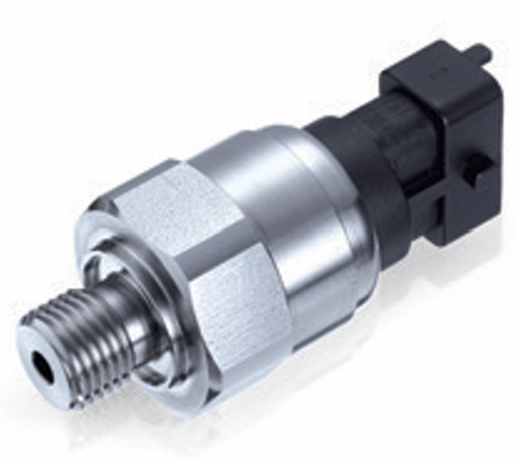

IPS 压力传感器

适用于重型应用

产品描述

IPS 压力传感器适用于需要高坚固性和介质兼容性的应用场合。IPS 是一个可靠的伙伴，即使在使用条件恶劣、操作粗暴以及暴露于高强度振动的情况下，也能在其整个使用寿命期间提供精确且稳定的测量。压力传感器元件和压力接头采用不锈钢制成，适用于高达 600 bar 的绝压和表压测量。IPS 非常适合用于油、汽油、柴油、H₂、CNG 和 LPG 应用。该传感器具有灵活的设计，提供广泛的电气接头和输出信号选项，这意味着它可以完美适配任何系统。

应用领域

移动液压系统
机械工程
替代驱动系统，特别是 H₂、CNG 和 LPG 应用

主要特点

特点	优势
坚固设计	- 高抗振性 - 专为恶劣环境条件和粗暴操作情况设计
使用经过介质测试的材料	- 高介质兼容性，特别适用于 H₂、CNG、LPG 应用 - 可根据相应 ECE 法规获得认证 - 在整个生命周期内提供可靠、稳定的测量
提供丰富的接头和输出信号选项	- 简单灵活地集成，也适用于现有系统

技术规格

压力范围

参数	规格
额定压力	0.2 ... 50 bar（绝压） 0.2 ... 600 bar（表压）[1)]
压力参考类型	表压和绝压
过载压力	2倍额定压力
爆破压力	3倍额定压力

电气特性

参数	规格
供电电压	9 ... 30 V 12 ... 30 V 5 ± 0.5 V
供电电流（典型值）	10 mA
输出信号	4 ... 20 mA（两线制） 0 ... 5 V，1 ... 6 V，0 ... 10 V 0.5 ... 4.5 V（比率式）
过压保护 [2)]	± 30 V
反极性保护 [2)]	± 30 V

精度

参数	规格
总误差 [4)]（标准版）	± 1 % FS（0 ... 90 °C） ± 2 % FS（-40 ... 125 °C）
总误差 [4)]（高精度版）	± 0.2 % FS

环境条件

参数	规格
工作温度范围	-40 ... 90 °C（125 °C）
介质温度范围	-40 ... 90 °C（125 °C）
介质兼容性	LPG，油类，汽油，柴油，H₂，CNG

电磁兼容性

参数	规格
ESD（DN EN 61000-4-2） [2)]	对触点：± 8 kV 对壳体：± 15 kV
EMC（ISO 11452） [2)]	250 V/m 200 mA (BCI)

尺寸与机械特性

参数	规格
测量元件	不锈钢，带不锈钢膜片和油填充的硅传感元件
外壳材料	不锈钢
压力连接	HEX 27，G1/4"，M12x1.5 外螺纹 [3)]
电气连接	Bosch Compact 插头，MQS 插头，Packard 插头，M12x1 插头 [3)]
安装位置	任意
重量	约 85 g
六角对边（HEX）	27 mm
