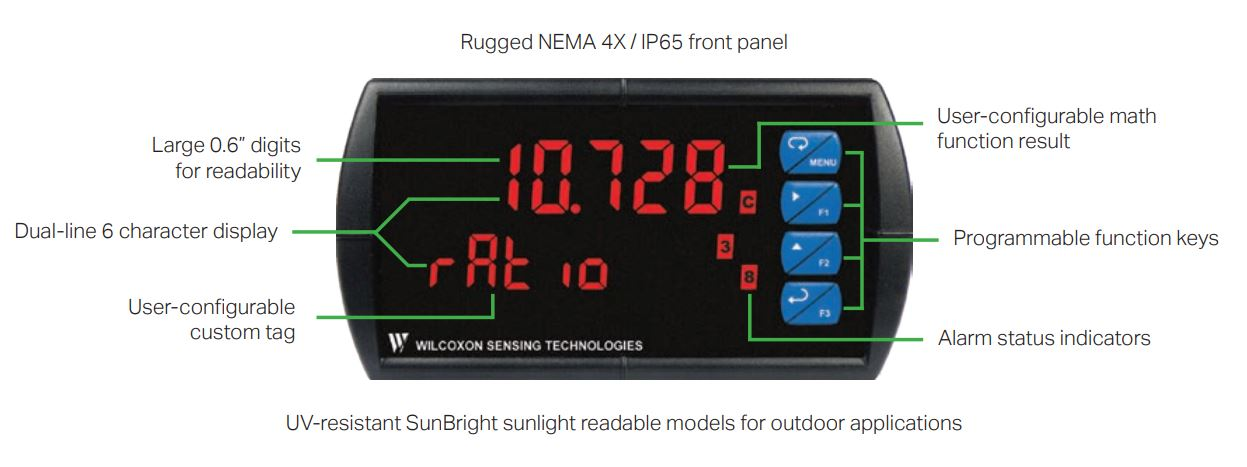

PCD200系列是1/8 DIN数字面板仪表,可以接受两个输入,分别是过程电流(4-20 mA)或过程电压(0-5V,1-5V,±10V)信号。它显示在双线,6位数字显示可用与可选的Sunbright这些信号®阳光下可读的LED。可以对仪表进行自定义,以便以多种方式显示这两个输入,包括同时使用标签或在一个或两个输入上执行数学功能的结果。
所述PCD200设有CE标志,一个NEMA 4X前面,AC或DC电源的选择,并且可以配备有多达四个内部继电器,4-20mA的模拟输出,和Modbus ®串行通信。PCD200仪表可以通过前面板按钮或随附的基于PC的软件进行编程。
- 具有嵌入式数学处理功能的双输入过程仪表
- 接受0-20mA,4-20mA,0-5 V,1-5 V和±10 V输入
- SunBright显示器型号可在户外应用中清晰可见
- NEMA 4X,IP65前面板
- 输入电源选项包括85-265 VAC或12-24 VDC
- 2或4个继电器输出
- 隔离的4-20mA输出选项
- 包括基于PC的编程和监视软件
一般的 | |
展示 | 上部显示屏:0.60:(15毫米)高,下部显示屏:0.46英寸(12毫米),高6位,红色LED |
前面板 | NEMA 4X,IP65 |
编程方法 | 四个前面板按钮,数字输入,具有MeterView软件的PC,Modbus寄存器或使用复制功能进行克隆 |
电源选项 | 85-265 VAC,50/60赫兹; 90-265 VDC,最大20 W; 可选型号,具有12-24 VDC±10%,最大15 W |
所需的保险丝 | UL认证,最大5 A,慢熔;最多6米可以共享一根5 A保险丝 |
隔离变送器电源 | 端子P +和P-:24 VDC±10%。内部可选的跳线,用于24、10或5 VDC电源。85-265 |
VAC型号,额定最大200 mA,12-24 VDC供电的型号,额定最大100 mA,最大50 mA, | |
用于5或10 VDC电源。 | |
隔离 | 4 kV输入/输出至电源线;500 V输入至输出或输出或输出至P +电源 |
温度范围 | 工作:-40°至65°C |
储存:-40°至85°C | |
相对湿度 | 0至90%无冷凝 |
连接数 | 可拆卸螺钉式接线端子可接受12至22 AWG,RJ45用于外部继电器,数字I / O和 |
串行通讯适配器 | |
外壳 | 1/8 DIN,高强度塑料,UL 94V-0,颜色:黑色 |
安装 | 需要1/8 DIN面板切口:3.622“ x 1.772” |
拧紧扭矩 | 螺钉端子连接器:5磅英寸(0.56牛米) |
重量 | 269克(9.5盎司) |
USB连接 | 兼容性:USB 2.0标准;兼容的连接器类型:Micro-B插座;电缆:USB A公 |
转Micro-B电缆;电源:USB端口 |
双过程输入 | |
输入项 | 两个非隔离输入,可分别在现场选择:0-20 mA,4-20 mA,10 V(0-5、1-5、0-10 V),Modbus PV(从站) |
准确性 | ±0.03%的校准跨度±1个计数,平方根和可编程指数精度范围:10-100%的校准跨度 |
温度漂移 | 0至65°C环境:最大量程的0.005%/°C |
-40至0°C环境:最大量程的0.01%/°C | |
信号输入调节 | 线性,平方根,可编程指数或圆形水平罐容积计算 |
标定范围 | 4-20 mA:最小跨度输入1和输入2:0.15 mA |
±10 V:最小跨度输入1和2:0.10 V | |
输入阻抗 | 电压范围:> 500kΩ |
电流范围:50-100Ω,根据可重置的保险丝阻抗而变化 | |
输入过载 | 电流输入由可复位保险丝保护,最大30 VDC |
继电器 | |
评分 | 内部2或4个SPDT(C型)和/或外部4个SPST(A型);额定3 A @ 30 VDC和125/250 |
VAC电阻负载; 125/250 VAC时为1/14 HT(约50 W),用于感性负载 | |
继电器操作 | 自动(非锁定); |
锁存(需要手动确认); | |
采样(基于时间); | |
泵更换控制(2至8个继电器); | |
关(禁用未使用的继电器并启用互锁功能,手动开/关控制模式) | |
时间延迟 | 0至999.9秒,开和关继电器时间延迟;每个继电器可编程独立 |
串行通讯 | |
协议 | Modbus RTU |
仪表地址/从站ID | 1至247 |
波特率 | 300至19,200 bps |
传输时间延迟 | 可在0到199毫秒之间编程 |
数据 | 8位(1个起始位,1或2个停止位) |
平价 | 带有1或2个停止位的偶数,奇数或无 |
逐字节超时 | 0.01-2.54秒 |
转身延迟 | <2毫秒(固定) |
隔离的4-20mA变送器输出 | |||
输出来源 | 处理通道A,B或C,通道A,B的最大值或最小值或A | ||
和B的最高和最低最大值或最小值,设置点1-8,Modbus输入或手动控制模式 | |||
缩放范围 | 在任何显示范围内为1.000至23.000 mA | ||
准确性 | 量程的±0.1%±0.004 mA | ||
温度漂移 | 0至65°C环境:最大0.4μA/°C | ||
-40至0°C环境:最大0.8μA/°C | |||
隔离变送器电源 | 端子I +和R:24 VDC±10%,在> 500 V时与输入隔离; 可用于为4-20 | ||
mA输出或其他设备供电;所有型号的额定值最大为40 mA | |||
外环电源 | 最高35 VDC | ||
输出回路电阻: | 电源 | 最低限度 | 最大限度 |
24伏直流电 | 10Ω | 700Ω | |
35 VDC(外部) | 100Ω | 1200Ω |
模型 | 输入功率 | 继电器 | 输出 | 显示类型 |
PCD200-265-BN-200 | 85-265伏交流电 | -- | -- | 标准 |
PCD200-24-BN-100 | 12-24 VDC | -- | -- | 标准 |
PCD200-265-B-2R-200 | 85-265伏交流电 | 2个继电器 | -- | 标准 |
PCD200-24-B-2R-100 | 12-24 VDC | 2个继电器 | -- | 标准 |
PCD200-265-B-420-240 | 85-265伏交流电 | -- | 4-20 mA输出 | 标准 |
PCD200-24-B-420-140 | 12-24 VDC | -- | 4-20 mA输出 | 标准 |
PCD200-265-B-4R-200 | 85-265伏交流电 | 4个继电器 | -- | 标准 |
PCD200-24-B-4R-100 | 12-24 VDC | 4个继电器 | -- | 标准 |
PCD200-265-B-2R420-240 | 85-265伏交流电 | 2个继电器 | 4-20 mA输出 | 标准 |
PCD200-24-B-2R420-140 | 12-24 VDC | 2个继电器 | 4-20 mA输出 | 标准 |
PCD200-265-B-4R420-240 | 85-265伏交流电 | 4个继电器 | 4-20 mA输出 | 标准 |
PCD200-24-B-4R420-140 | 12-24 VDC | 4个继电器 | 4-20 mA输出 | 标准 |
PCD200-265-SB-N | 85-265伏交流电 | -- | -- | 日光 |
PCD200-24-SB-N-100 | 12-24 VDC | -- | -- | 日光 |
PCD200-265-SB-2R | 85-265伏交流电 | 2个继电器 | -- | 日光 |
PCD200-24-SB-2R-100 | 12-24 VDC | 2个继电器 | -- | 日光 |
PCD200-265-SB-420 | 85-265伏交流电 | -- | 4-20 mA输出 | 日光 |
PCD200-24-SB-420-140 | 12-24 VDC | -- | 4-20 mA输出 | 日光 |
PCD200-265-SB-4R-200 | 85-265伏交流电 | 4个继电器 | -- | 日光 |
PCD200-24-SB-4R-100 | 12-24 VDC | 4个继电器 | -- | 日光 |
PCD200-265-SB-2R420-240 | 85-265伏交流电 | 2个继电器 | 4-20 mA输出 | 日光 |
PCD200-24-SB-2R420-140 | 12-24 VDC | 2个继电器 | 4-20 mA输出 | 日光 |
PCD200-265-SB-4R420-240 | 85-265伏交流电 | 4个继电器 | 4-20 mA输出 | 日光 |
PCD200-24-SB-4R420-140 | 12-24 VDC | 4个继电器 | 4-20 mA输出 | 日光 |
