产品概要

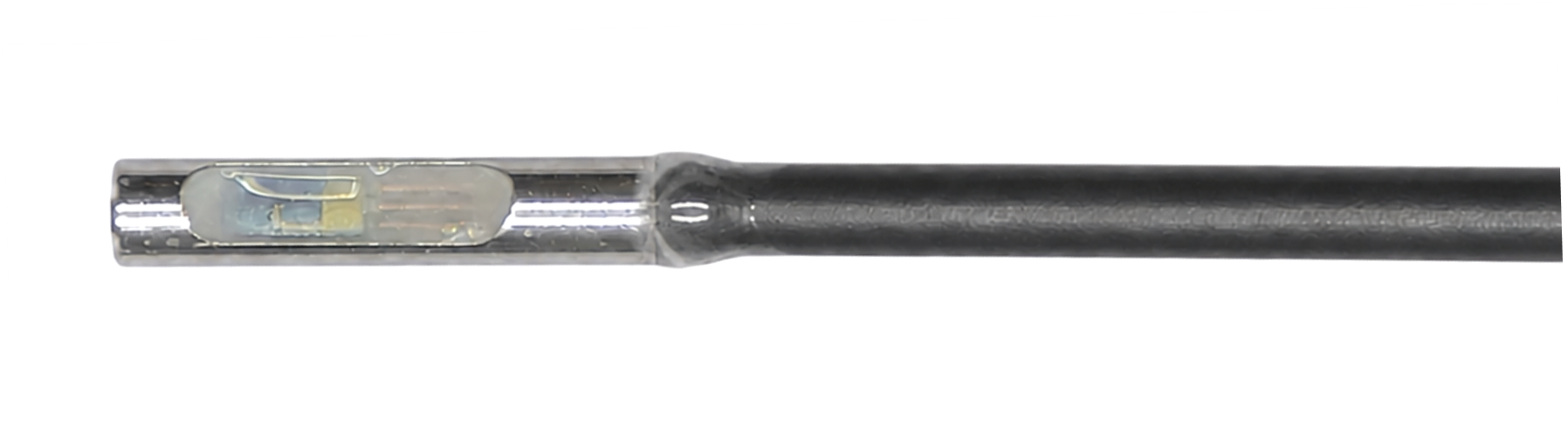

AAS-P52490-MP04-UE 是安费诺（Amphenol）推出的一款面向医用导管应用的超小型、集成化压力传感解决方案。它由0.4mm直径的导管尖端压力传感器组件（含MEMS压阻芯片、封装结构及三芯导线）和信号调理板组成，可直接输出经温度补偿和压力校准后的数字压力信号（默认UART，可选I2C），大幅降低用户系统集成难度。

产品特点

传感器输出信号与物理压强成正比，直流电压源激励
工作温度范围：-20℃ ～ +50℃
额定表压测量范围：-250 mmHg ～ +330 mmHg（以760mmHg标准大气压为基准）
可选测温功能，相对精度 ±1℃ @ 25～45℃
数字输出（默认UART，支持I2C），本版本为UART
传感芯片基于NovaSensor SenStable工艺，长期稳定性和重复性优异
探头内部压力芯片尺寸仅 1015μm × 240μm × 120μm，适合有创医疗应用
提供生物兼容性涂层

应用场景

心血管测压
脑血管测压
泌尿系统测压
腹内测压
其他人体压力监测

产品参数表

参数	值/范围	单位	注释
工作电压	5 ± 0.25	Vdc	低电压版本可选
工作电流	< 50	mA	5V供电时
存储温度	-40 ～ +60	℃	—
工作温度	-20 ～ +50	℃	—
额定测量范围（表压）	-250 ～ +330	mmHg	以760mmHg标准大气压为基准
绝压极限压力范围	410 ～ 1190	mmHg	绝压
数字输出（绝压编码）	Output = (表压值+760)×1000	—	例：510mmHg gauge → 输出1,270,000（16进制：13 60 F0）
校零后精度	±2 @750～810mmHg abs； ±10% @其他 abs	mmHg	37℃下
零点温度漂移	±3（25～45℃）； ±1.5（32～42℃）	mmHg	@760mmHg abs
典型工作压力下温度漂移	±3（25～45℃）； ±1.5（32～42℃）	mmHg	@910mmHg abs

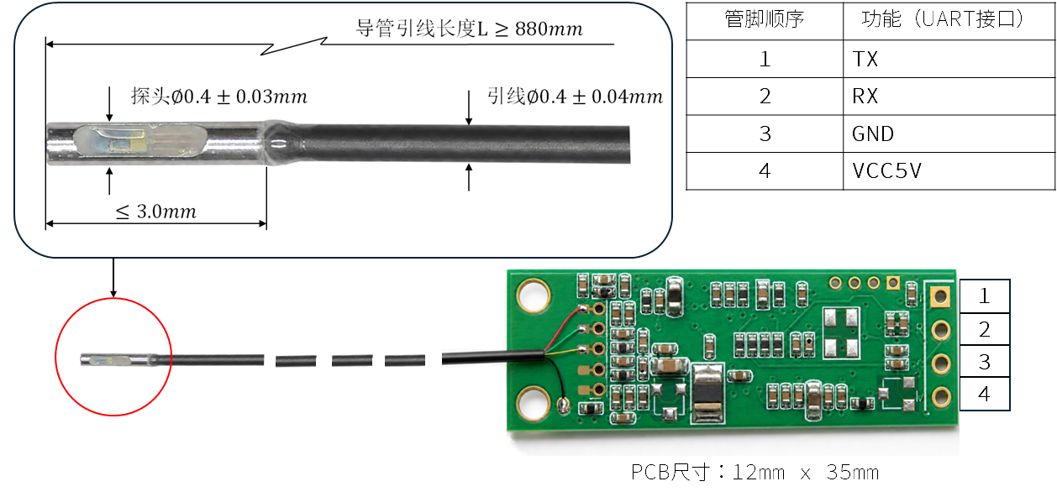

导管引线尺寸	长度 ≥880，直径 0.4±0.04	mm	长度可定制
信号调理板尺寸	12 × 35	mm	—
温度测量范围（可选）	25 ～ 45	℃	—
温度测量相对精度	±1	℃	信号调理板环境温度5～45℃
温度输出格式	Output= (T+273.15)×1000	—	例：T=37.8℃ → 输出310,950（04 BE A6）
压力数据分辨率	0.001	mmHg	—
压力数据采样频率	≥ 200	Hz	—
温度数据分辨率	0.001	℃	—
温度数据采样频率	≥ 20	Hz	—
