适用场景
专为危险环境中的振动监测而设计，包括：
-
油气生产与精炼
-
石油化工加工
-
化工厂与溶剂处理设施
-
海上平台与浮式生产储卸装置（FPSO）
-
氢气生产与储存
-
气体压缩站
-
谷物加工与散装物料处理
-
发电设施
-
矿山与金属加工
-
喷漆线与挥发性溶剂环境
这些本安型 IEPE 加速度计非常适合长期安装于需要 Class I Division 1 或 Zone 0/1 防爆认证的危险区域，适用于电机、泵、压缩机、风机、齿轮箱以及其他旋转设备。
基本性能参数
| 参数 | 数值/说明 |
|---|---|
| 灵敏度（25°C，±5%） | 100 mV/g |
| 加速度量程（峰值） | 80 g |
| 振幅非线性度 | 1% |
| 频率响应（标称） | ±10%：1 - 8,000 Hz ±3 dB：0.5 - 13,000 Hz |
| 谐振频率 | 30 kHz |
| 横向灵敏度（最大） | 轴向的 5% |
| 温度响应 | -50°C 至 +120°C |
电源要求
| 参数 | 数值/说明 |
|---|---|
| 电压源 | 18 - 30 VDC |
| 电流调节二极管 | 2 - 10 mA |
电气特性
| 参数 | 数值/说明 |
|---|---|
| 等效电气噪声（g） | 宽带：2.5 Hz 至 25 kHz 频谱：10 Hz / 100 Hz / 1,000 Hz |
| 输出阻抗（最大） | 100 Ω |
| 偏置输出电压 | 12 VDC |
| 接地方式 | 外壳隔离，内部屏蔽 |
环境与机械参数
| 参数 | 数值/说明 |
|---|---|
| 工作温度范围 | -50°C 至 +120°C |
| 振动极限（峰值） | 500 g |
| 冲击极限（最小峰值） | 5,000 g |
| 电磁灵敏度（等效 g，最大） | 70 μg/高斯 |
| 传感器密封 | 气密密封 |
| 集成电缆密封等级 | IP68 |
| 基座应变灵敏度（最大） | 0.0002 g/微应变 |
| 敏感元件设计 | PZT 陶瓷 / 剪切式 |
| 重量（不含电缆） | 90 克 |
| 外壳材料 | 316L 不锈钢 |
| 安装方式 | 1/4-28 UNF 内螺纹孔 |
| 集成电缆 | J9T2A，双绞屏蔽线，黄色 Teflon 护套，耐温 200°C，标准长度 16 英尺（约 4.88 米），末端为裸线 |
附件
-
SF6 安装螺柱
-
校准数据（二级校准）
认证信息
防爆认证（北美标准）
- Class I, Div 1 Groups A, B, C, D
- Class II, Div 1 Groups E, F, G
- Class III
- Class I Zone 0 AEx/Ex ia IIC T4
- Ta = -50°C 至 +120°C
ATEX 认证（欧盟标准）
- II 1 G Ex ia IIC T4 Ga
- Ta = -50°C 至 +120°C
安装必须按照文档 12879 执行。
用于由气体、蒸气或雾气引起的爆炸性环境，且需要使用 1G 类设备时，应避免电缆和非金属外壳部件上的静电积聚。
该应用的环境温度范围为 -50°C 至 +120°C。
接线说明
| 功能 | 电缆导体 |
|---|---|
| 电源/信号 | 白色 |
| 公共端 | 黑色 |
| 外壳/屏蔽 | 屏蔽层 |
注意事项
-
由于产品持续改进，规格如有变更，恕不另行通知。
-
本文档已获准公开发布。
[产品规格书下载]

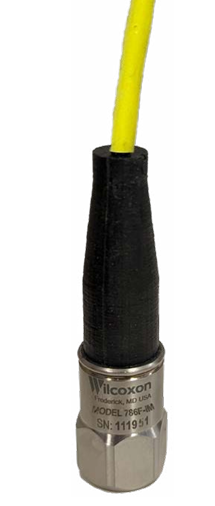

Wilcoxon 786F-IM-IS 本安防爆型加速度传感器
-
工业应用仪器仪表；机械设备故障监测
-
信号检测振动加速度
