产品描述

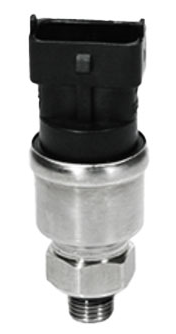

XKP 压力传感器在抗振动性能及与发动机油、齿轮油的兼容性方面表现卓越，深受赛车行业用户青睐。该传感器提供多种设计配置，包括两种不同的扳手尺寸和多种电气连接方式，是汽车与赛车应用的理想选择。其可靠、精确的测量能力使其在移动测试站中同样表现出色。此外，XKP 符合汽车行业常见的 EMC 和 ESD 要求。
应用领域
-
赛车运动
-
油压测量应用
-
制动系统
-
动力总成
-
-
测量与测试技术
主要特点
-
坚固灵活的设计
产品优势
-
高抗振动性
-
多种电气连接方式可选，包括电缆出线
-
提供两种扳手尺寸
-
经介质测试的测量元件与评估电子单元
-
与赛车用油品具有优异的介质兼容性
-
适用于高压应用
-
高精度
压力参数
| 参数 | 规格 |
|---|---|
| 标称压力 | 1 ... 2,000 bar（相对压力，初始值可低至 -1 bar） |
| 压力类型 | 相对压力 |
| 过压 | 2 倍标称压力 |
| 爆破压力 | 3 倍标称压力 |
电气特性
| 参数 | 规格 |
|---|---|
| 供电电压 | 9 ... 30 V 5 ± 0.5 V |
| 供电电流 | 典型值 10 mA |
| 输出信号 | 0.5 ... 4.5 V 0.5 ... 4.5 V（比例输出） |
| 过压保护 | ±30 V |
| 反极性保护 | ±30 V |
机械特性
| 参数 | 规格 |
|---|---|
| 测量元件 | 不锈钢 |
| 壳体材料 | 不锈钢 |
| 压力接口 | HEX 17, HEX 22 M10x1, G1/4" 外螺纹 |
| 电气接口 | Bosch Compact 插头、MQS 插头、Packard 插头、电缆出线 |
| 安装位置 | 任意 |
| 重量 | 约 45 g |
精度
| 条件 | 总误差 |
|---|---|
| 0 ... 90 °C | ±1% FS |
| -40 ... 125 °C | ±2% FS |
- 总误差包含：重复性、迟滞、非线性（TBL）、校准及温度影响。
环境条件
| 参数 | 规格 |
|---|---|
| 工作温度范围 | -40 ... 125 °C |
| 介质温度范围 | -40 ... 125 °C |
| 介质兼容性 | 发动机油、齿轮油、汽油、柴油 |
| ESD 防护（DIN EN 61000-4-2） | 接触放电 ±8 kV 壳体放电 ±15 kV |
| EMC（ISO 11452） | 250 V/m 200 mA（BCI） |
