产品概述
ZTPD-148F 是一款 AEC-Q102 认证的数字输出红外热电堆探测器，集成温度补偿与标准 I²C 数字接口。其传感元件（热电堆）与信号调理 ASIC 共同封装于 TO-39 金属管壳内，提供经过校准的温度输出，用户无需额外处理即可直接使用。
主要特性
| 参数 | 规格 |
|---|---|
| 工作环境温度 | -40℃ ~ +125℃ |
| 目标物体测温范围 | -30℃ ~ +200℃ |
| 存储温度范围 | -40℃ ~ +125℃ |
| 供电电压 | 5.0V（@25℃） |
| 工作电流 | 7 ~ 10 mA |
| 数字接口 | 标准 I²C（最高 400 kHz） |
| 视野角（FOV） | 56°（50% 最大输出） |
| 输出类型 | 数字温度值（需多项式转换） |
| 认证 | AEC-Q102、RoHS、REACH |
| 封装形式 | TO-39（金属管壳，带红外窗口） |
注：目标温度输出需要通过提供的多项式系数计算，非直接线性输出。
典型应用
-
电池 / 功率逆变器温度检测
-
非接触式温度计
-
汽车空调系统（HVAC）
-
楼宇自动化 HVAC 系统
-
家用电器（微波炉、冰箱、咖啡机等）
I²C 接口说明
| 参数 | 数值 |
|---|---|
| 从机地址 | 0x28 |
| 写命令序列 | 0x2E, 0x06, 0x01 |
| 读取数据长度 | 3 字节 |
| 最大 I²C 时钟频率 | 400 kHz |
温度计算示例
-
发送命令：
0x28,0x2E,0x06,0x01 -
读取 3 字节：例如
Byte(0)=0x2E,Byte(1)=0x22,Byte(2)=0x72 -
计算 Tcount：
Tcount = (Byte(1) << 8 | Byte(2)) / 10000 = (0x2272) / 10000 = 8818 / 10000 = 0.8818 -
目标温度多项式：
Tobj(℃) = A + B1*Tcount + B2*Tcount² + B3*Tcount³ + B4*Tcount⁴ + B5*Tcount⁵
系数 值 A -768.84 B1 2164.38 B2 -2302.73 B3 1294.37 B4 -363.12 B5 40.12 结果：
Tobj ≈ 38.5℃
光学特性
-

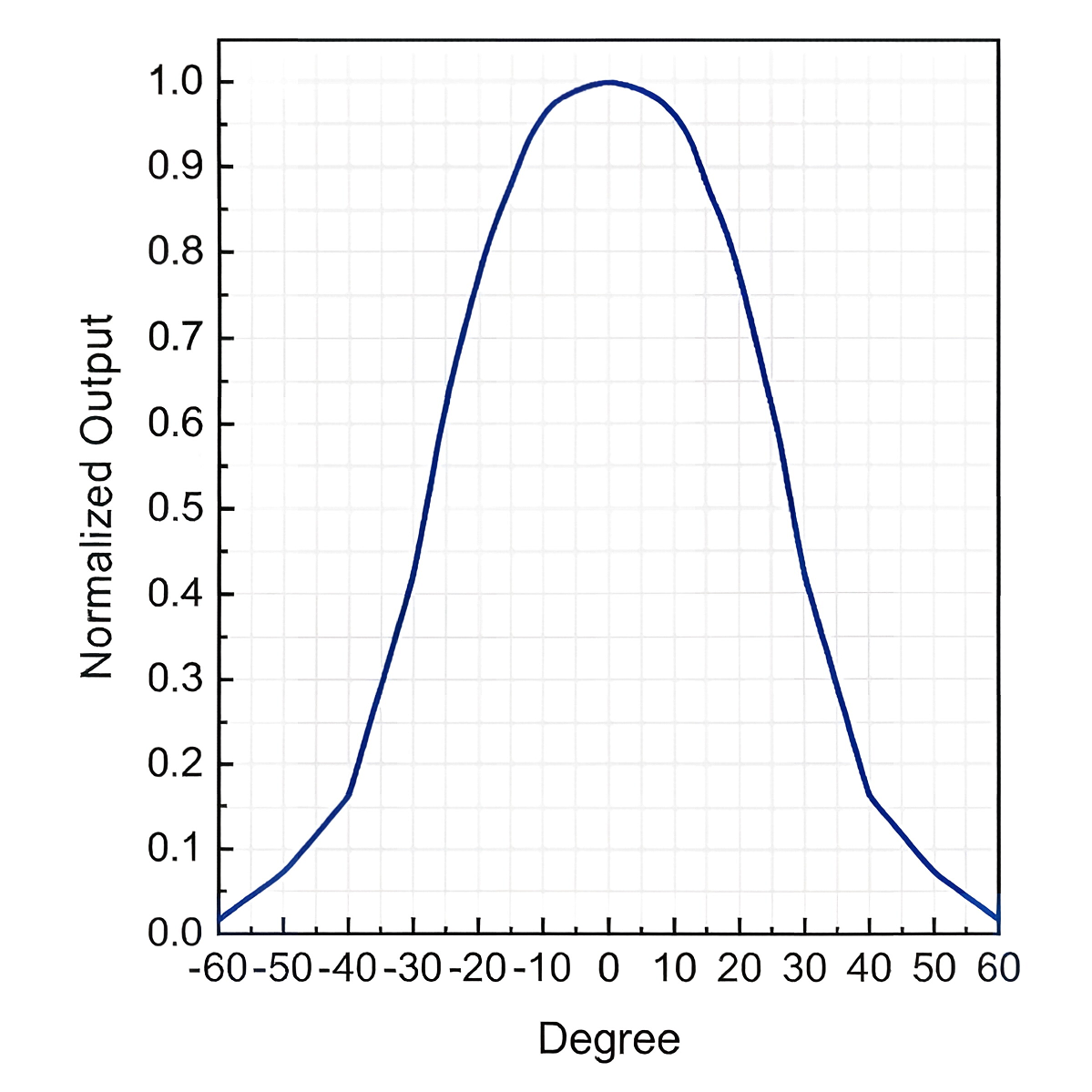

视场角（FOV）：56°（50% 最大输出）
-
测试条件：黑体辐射源（ε = 0.96），距离 30 mm
可靠性与环境要求
| 项目 | 要求 / 等级 |
|---|---|
| 湿度 | 无结露条件下工作 |
| ESD 防护 | 静电敏感器件，需采取防静电措施 |
| 焊接方式 | 手动焊接或标准波峰焊 |
| MSL 等级 | Grade 1（耐湿等级 1 级） |
| 耐焊接热 | 符合 EIA/JEDEC JESD22-B106E |
| 禁止接触 | Freon、三氯乙烯等腐蚀性清洁剂 |

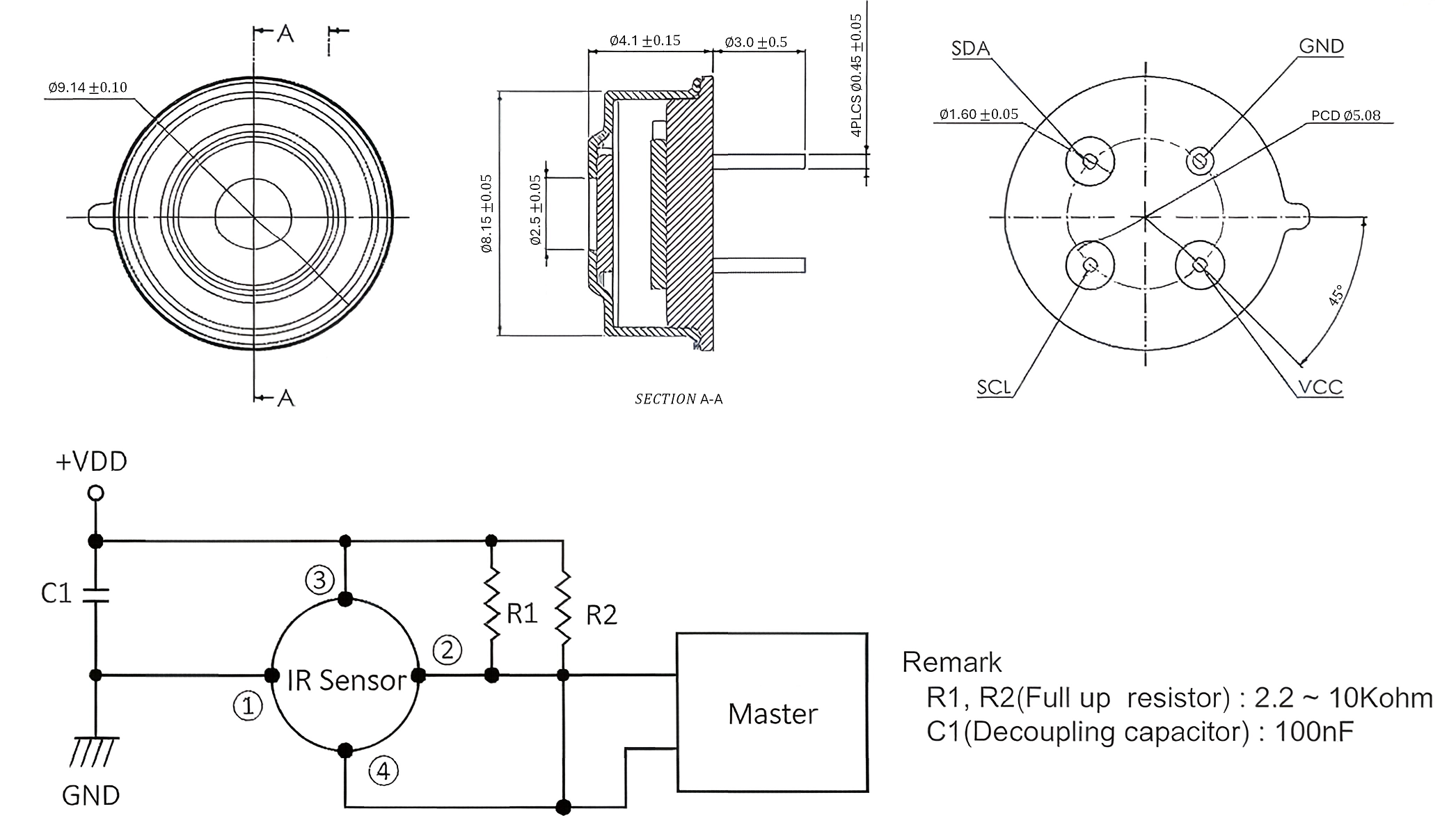

机械尺寸与引脚
-

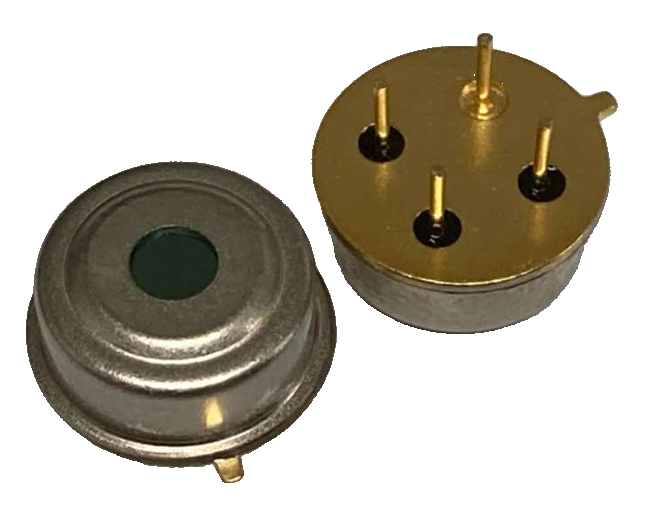

封装类型：TO-39（带红外窗口）
-
引脚镀层：镀金
订购信息
| 产品型号 | 封装 | 接口 | 测温范围 | 认证 |
|---|---|---|---|---|
| ZTPD-148F | TO-39 | I²C | -30℃ ~ 200℃ | AEC-Q102 |
