产品概述
ZTPD-2210 系列数字输出红外探测器引入了带温度补偿功能的数字 I2C 输出。该创新设计将热电堆和 ASIC 集成于一个 TO-39 金属封装中，提供经过温度补偿的温度输出信号。值得注意的是，ZTPD-2210 可确保与客户设备无缝兼容，无需重新校准。
应用领域
-
非接触式温度计
-
汽车座舱
-
楼宇暖通空调系统
-
家用电器
-
医疗保健
-
电气柜
-
充电站
产品特性
-
出厂校准的温度范围
-
环境温度补偿
-
I2C 接口
-
休眠模式，节能省电
-
符合 RoHS 和 REACH 标准
技术规格
| 参数 | 数值 |
|---|---|
| 供电电压 | 2.7 - 5.5 V |
| 工作电流（活动模式） | 1.0 mA |
| 工作电流（休眠模式） | 0.02 mA |
| 物体温度范围 | -20 至 100°C |
| 工作温度范围 | -20 至 85°C |
| 存储温度范围 | -40 至 100°C |

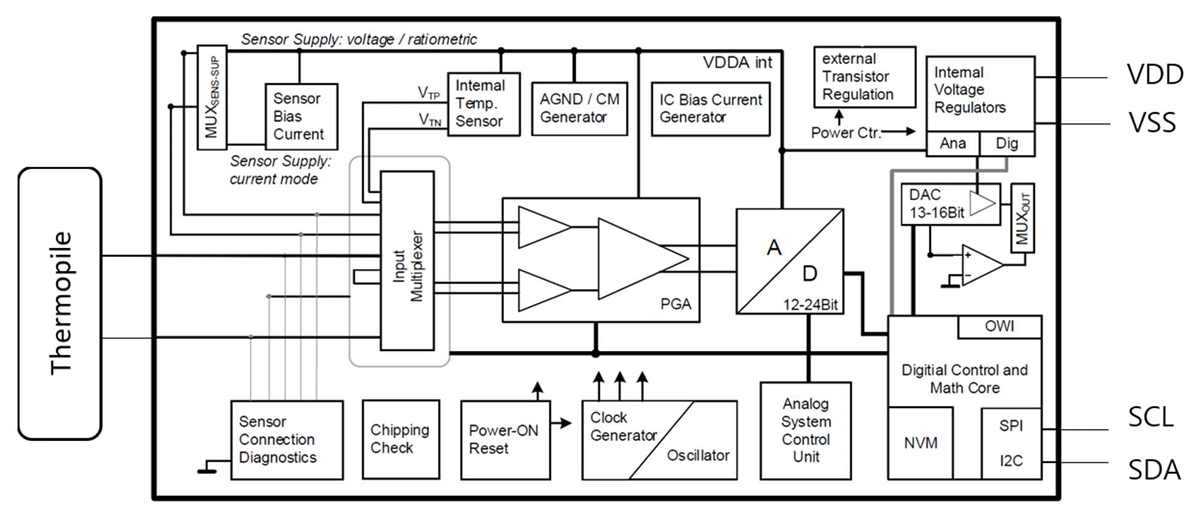

传感器架构图
电气参数
| 参数 | 极限值 | 单位 | 条件 | ||
| 最小值 | 典型值 | 最大值 | |||
|---|---|---|---|---|---|
| 电源电压 | 2.7 | 5.5 | V | ||
| 电流消耗 | 工作 | 1.0 | mA | ||
| 睡眠 | 0.02 | 0.25 | uA | @25°C | |
| 目标温度范围 (1) | -20 | 100 | °C | ||
| 工作温度范围 (1) | -20 | 85 | °C | ||
| 存储温度范围 | -40 | 100 | °C | ||
| 精度 | 1.0 | °C | @25°C | ||
| 分辨率 | 24 | bit | |||
| ADC 时钟频率 | 0.9 | 1.1 | MHz | 内部 ADC 时钟 | |
| 启动时间 | 1 | ms | VDD 上电至接口通信 | ||
| 2.5 | ms | VDD 上电至模拟工作 | |||
| I2C 时钟频率 | 3.4 | MHz | |||
| I2C 设备地址 | 0x38 | ||||
注释
(1) : 当目标温度和工作温度超出最小/最大值时，传感器输出将提供固定的（最小/最大）温度值

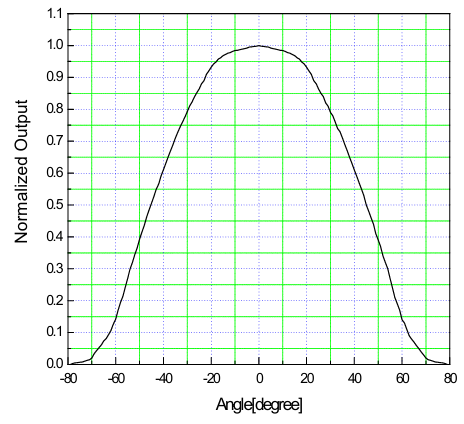

光学特性
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
|---|---|---|---|---|---|
| 视场角 | - | 90 | - | 度 | 最大输出值的 50% |

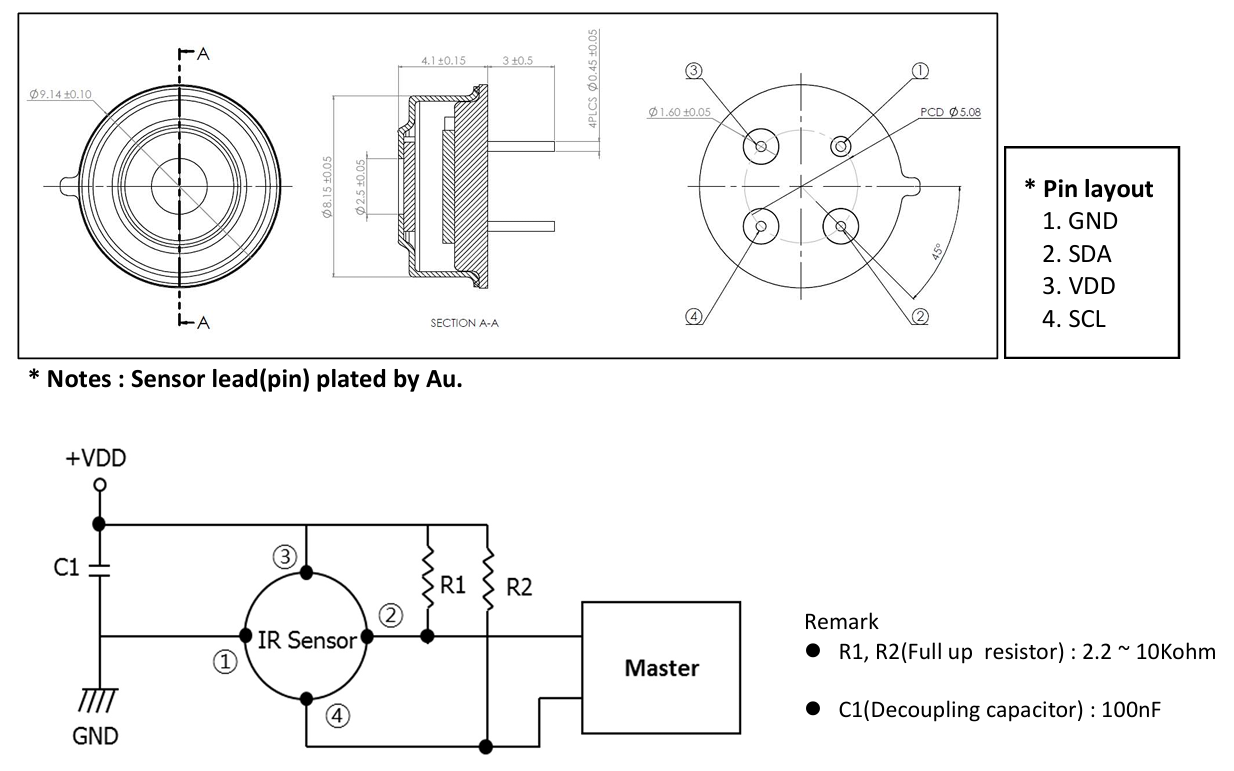

连接配置
- [产品规格书]

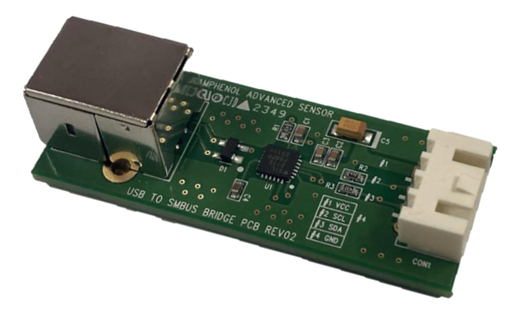

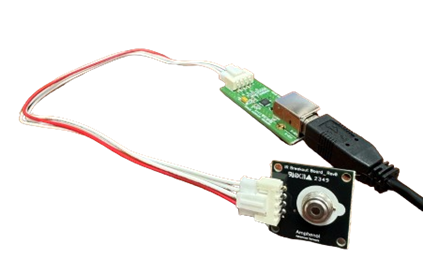

- [测试套件说明]
- [测试套件配套软件(Win)]
Thermometrics 数字红外(IR)传感器-ZTPD-2210-I2C 输出
-
汽车应用暖通空调；车内温度
-
楼宇自动化应用房间监控
-
病人监护人体探测
-
重型设备应用暖通空调
-
铁路应用座舱控制
-
电子产品应用消费；工业；二次开发；产品演示
-
HVAC暖通风人体探测；室内温度
-
工业应用仪器仪表；测温
-
EV/HEVHVAC
-
信号检测温度
