产品概述

VDS130 是一款将传统 IEPE 加速度计接入现代 MQTT 数字系统的智能网关设备。它支持 4 通道 IEPE 振动输入与 1 通道转速（RPM）输入，适用于高速、高精度、复杂工业环境下的设备状态监测。

核心功能分类

1. 数据采集能力

• IEPE 振动输入：4 通道，支持灵敏度 10–1000 mV/g

• RPM 转速输入：1 通道，支持 0.5 Hz – 5 kHz 测量范围

• 采样率：最高 102.4 kHz

• 频率响应：最高 40 kHz（±5%）

• 输入范围：±5 V / ±20 V 可选

• 耦合方式：AC/DC 可选

2. 数据处理与输出

• 输出指标：

  • 加速度、速度、位移（RMS / Peak）

  • 真峰值（True Peak）

  • 波峰因子（Crest Factor）

  • 标准差

• 频谱分析：

  • 功率谱（1–40 kHz 可选）

  • 窗函数：矩形、汉宁、平顶

  • 谱线数：6400 条

• 时域波形：1 秒长度

• 输出协议：MQTT over Ethernet（RJ45）

• 数据格式：结构化 JSON

3. 本地配置与监控（VDS Device Center）

• 功能：

  • 网络与 MQTT 参数配置

  • 每通道传感器类型、灵敏度、单位设置

  • 用户权限管理

  • MQTT 数据实时查看

  • 软件/固件/系统升级

• 用途：调试、配置、数据验证，无需外部工具

4. 物理与环境规格

适用场景与优势

常见应用领域

• 机床主轴振动监测（符合 ISO 17243）

• 工业设备状态监测（符合 ISO 10816-3 / 20816-3）

• 高速旋转机械

• 边缘计算与云平台数据集成

• 预测性维护系统（AI / 资产管理系统）

支持设备示例

• Wilcoxon 及其他主流 IEPE 加速度计

• 第三方向 IEPE 传感器

• 转速计（TTL 信号）

设备数据中心

VDS设备中心是一个内置于设备、基于浏览器的界面，用于配置、监控和维护VDS130。用户可以在此设置网络和MQTT参数，配置每个通道的测量设置，以及管理用户访问权限。MQTT查看器功能可精确显示设备正在发布哪些数据。设备中心还支持软件、固件和系统更新，无需外部工具即可完成设备调试和持续管理。

仪表板为每个传感器和输入通道提供实时状态指示，反映的是设备和信号的功能状态，而非被监测资产的运行状况。这些指示灯用于确认传感器工作正常、连接正常且配置正确。设备中心不执行资产健康监测、趋势分析、报警或诊断分析功能。

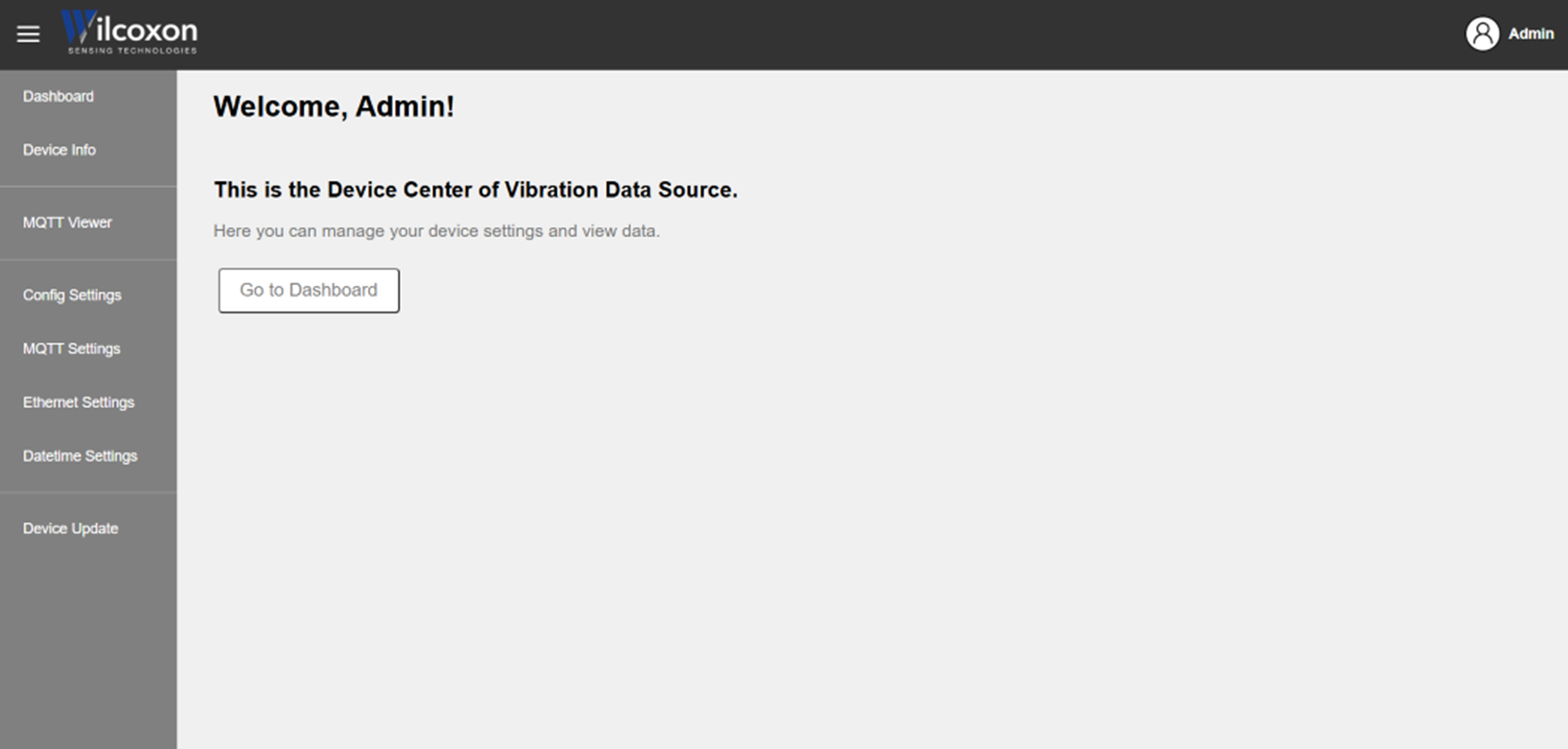

• VDS130 设备中心：欢迎管理员

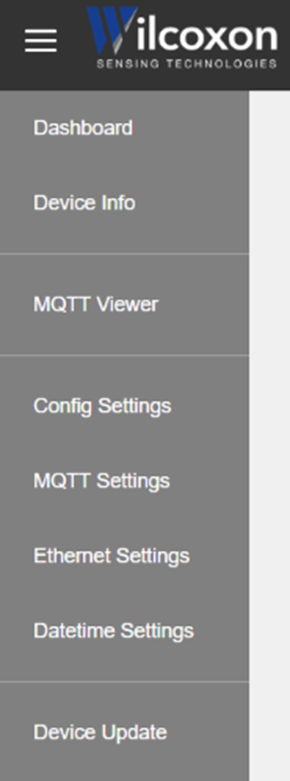

• VDS130 设备中心：左侧导航栏

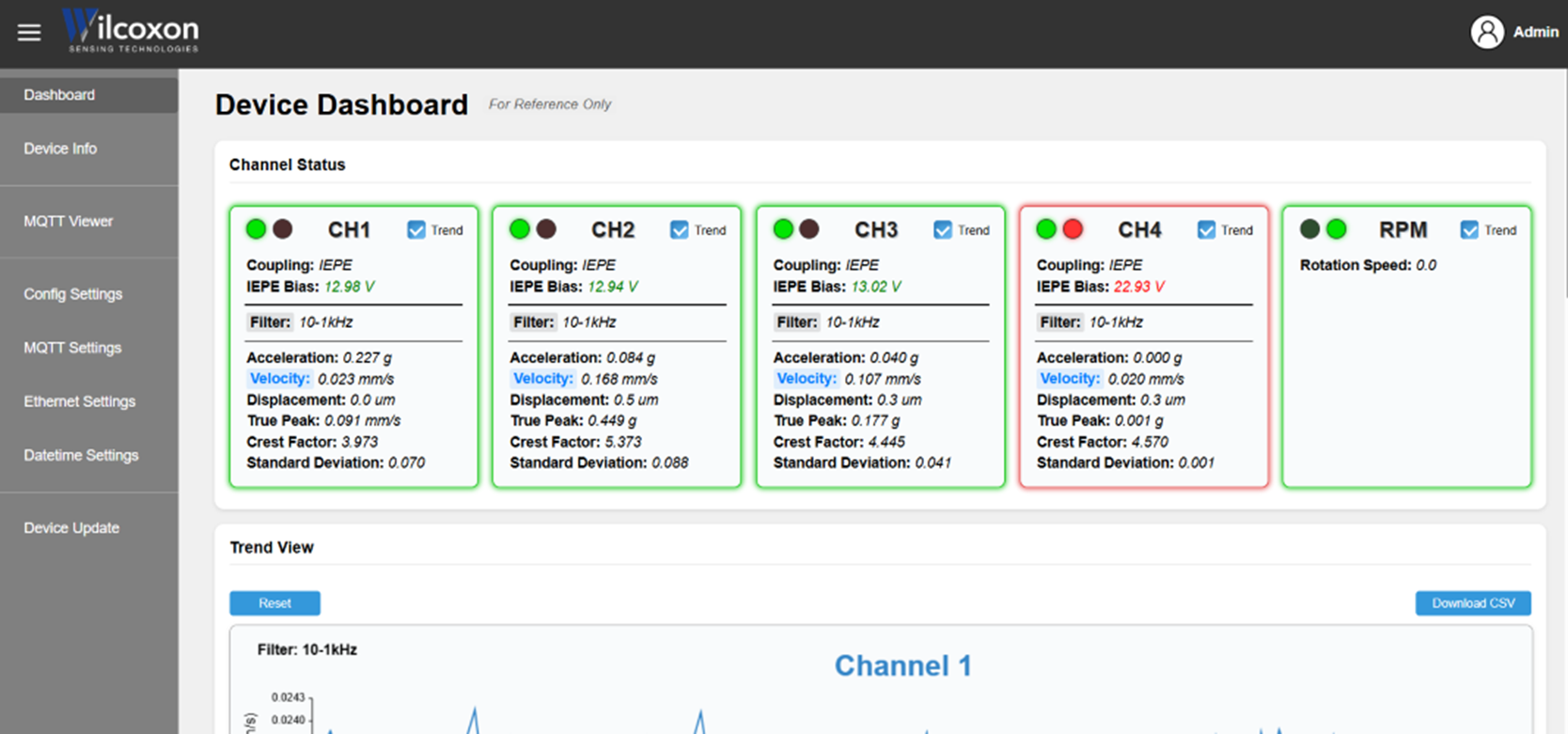

• VDS130 设备中心：仪表板

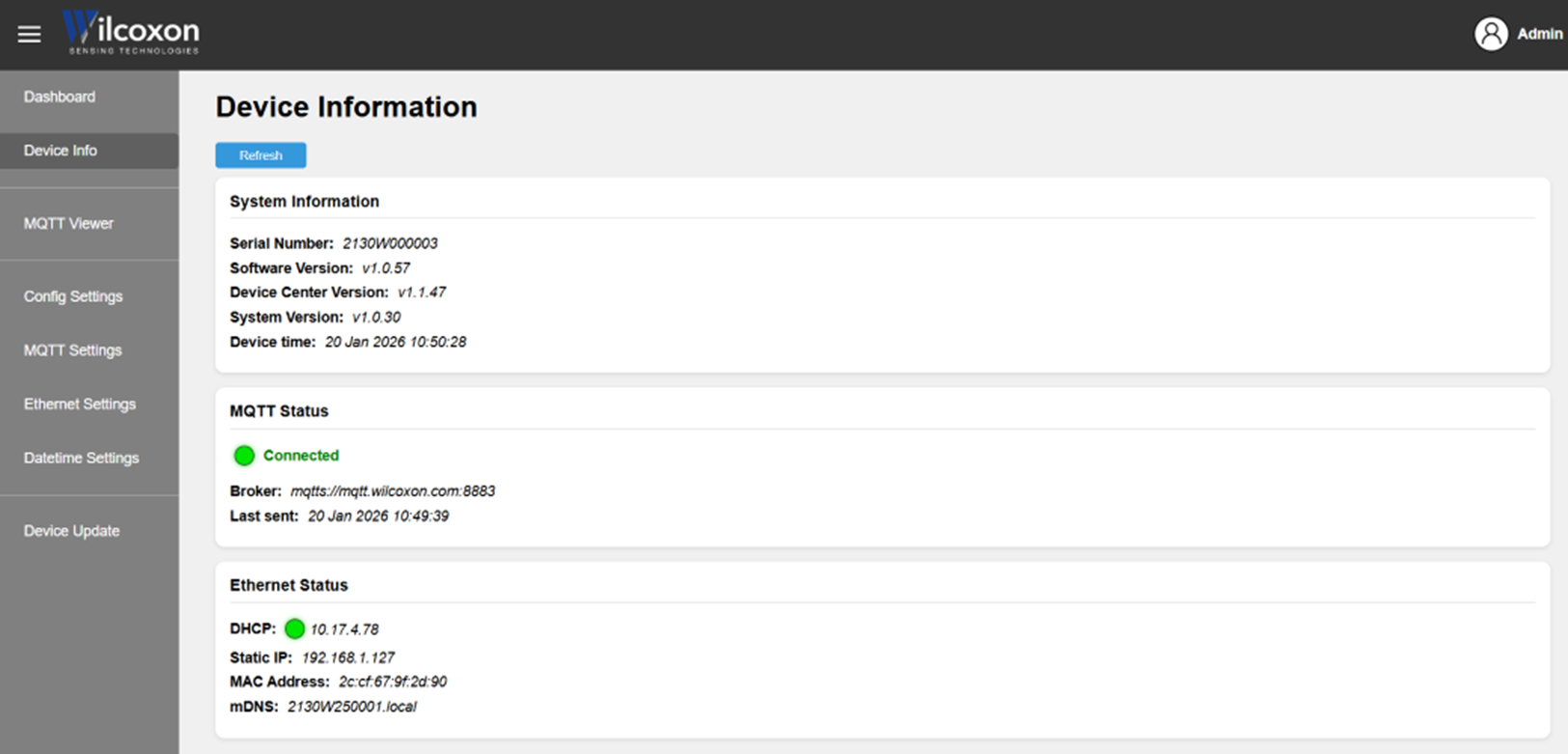

• VDS130 设备中心：设备信息

• VDS130 设备中心：MQTT查看器 - 计算指标

• VDS130 设备中心：MQTT查看器 - 波形与频谱

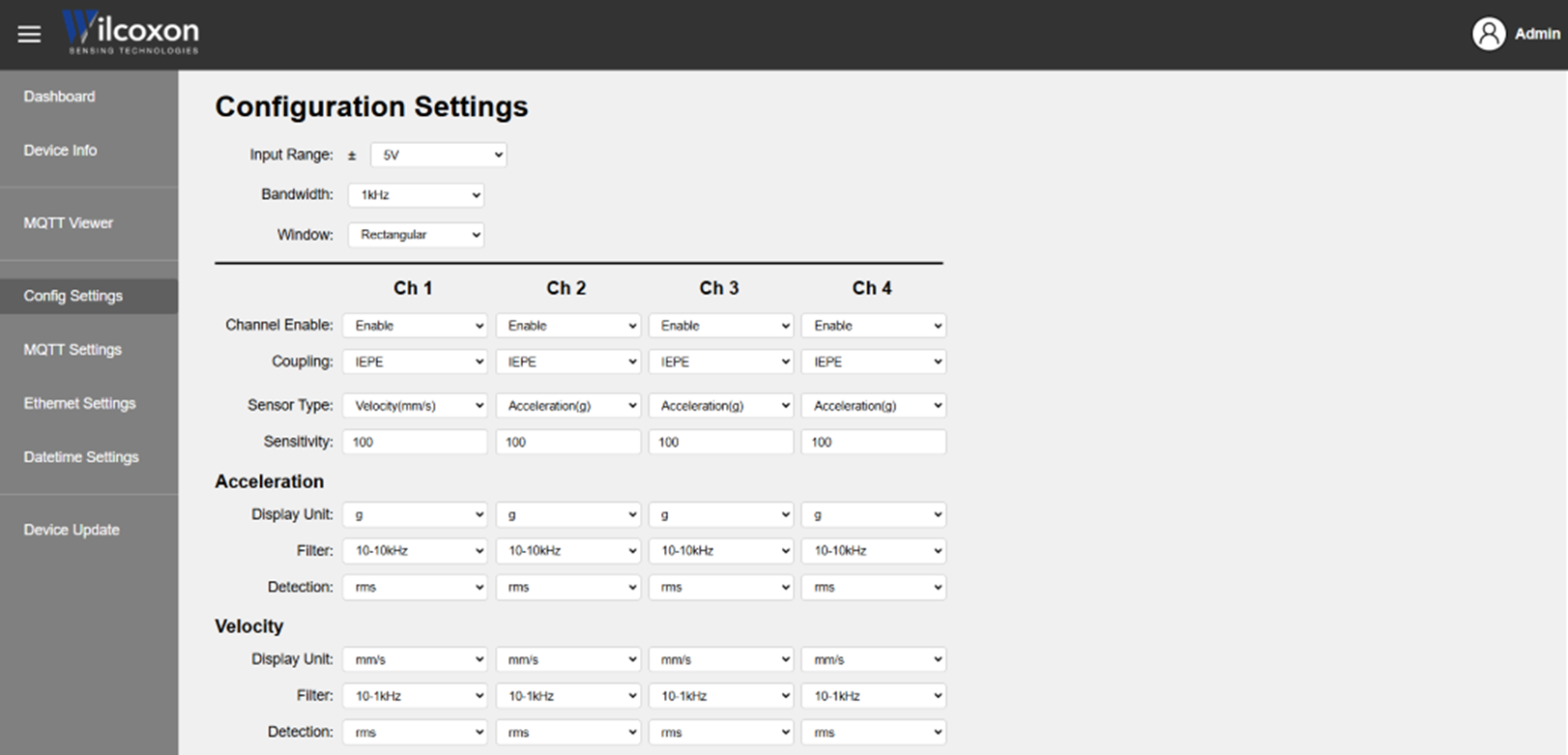

• VDS130 设备中心：配置设置

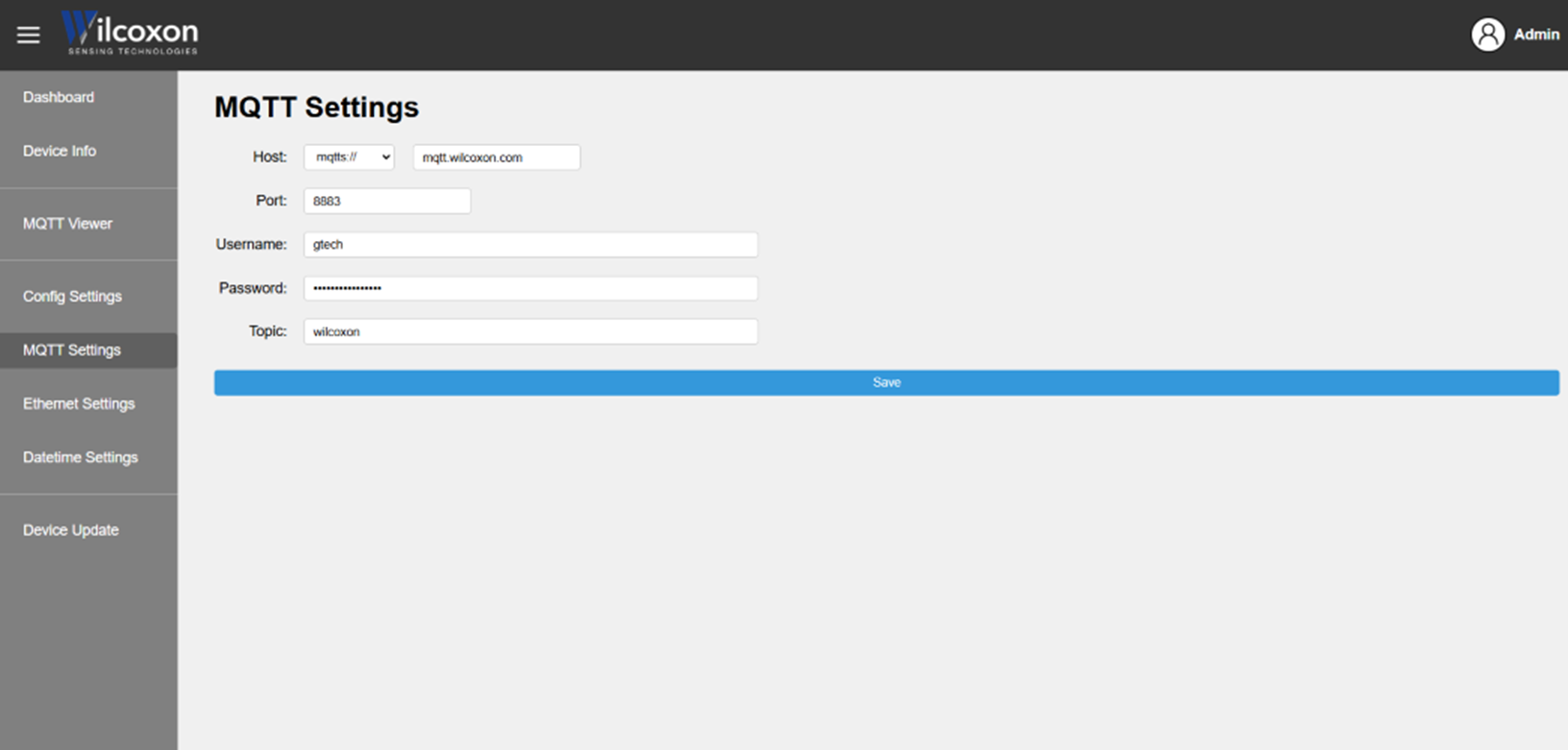

• VDS130 设备中心：MQTT设置

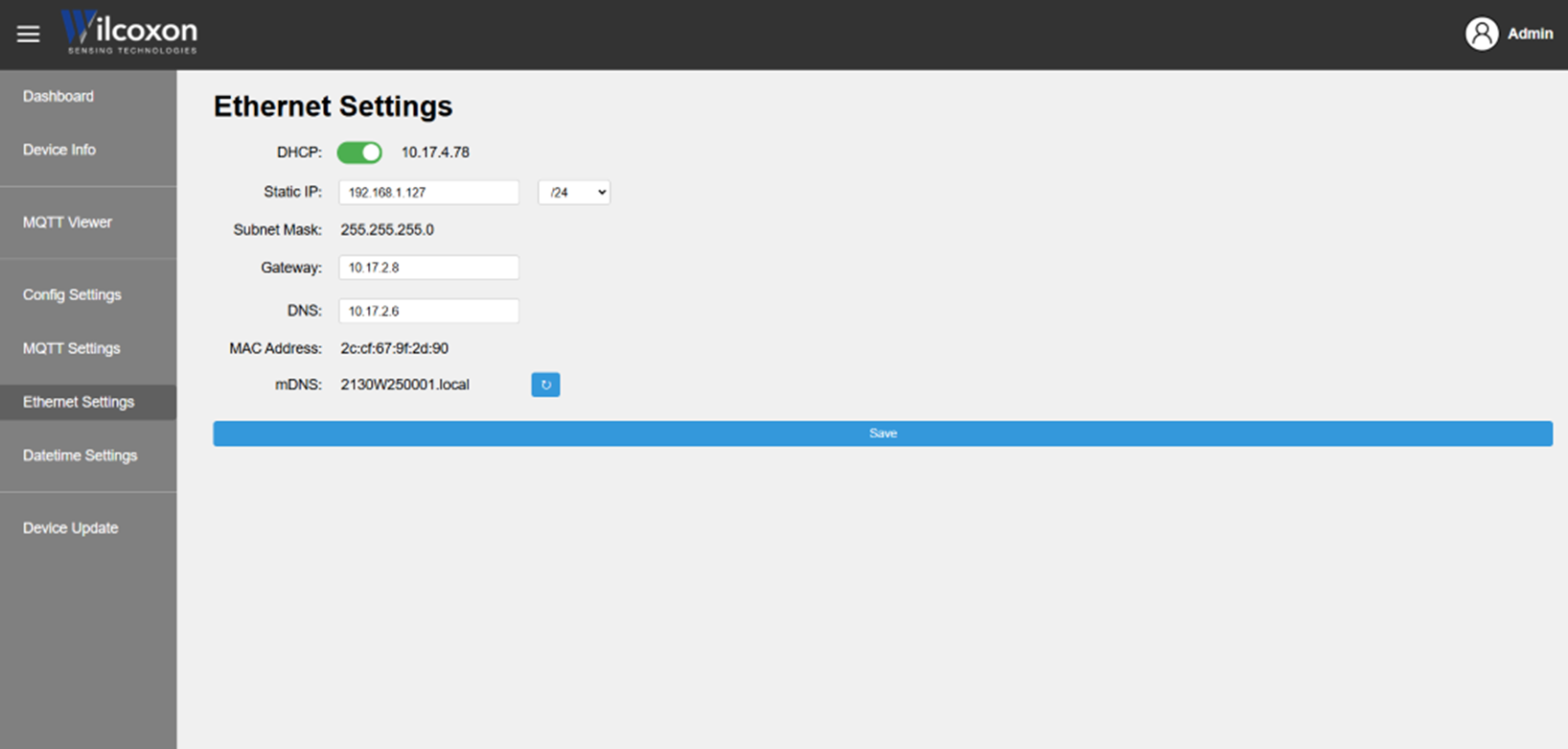

• VDS130 设备中心：以太网设置
