概述

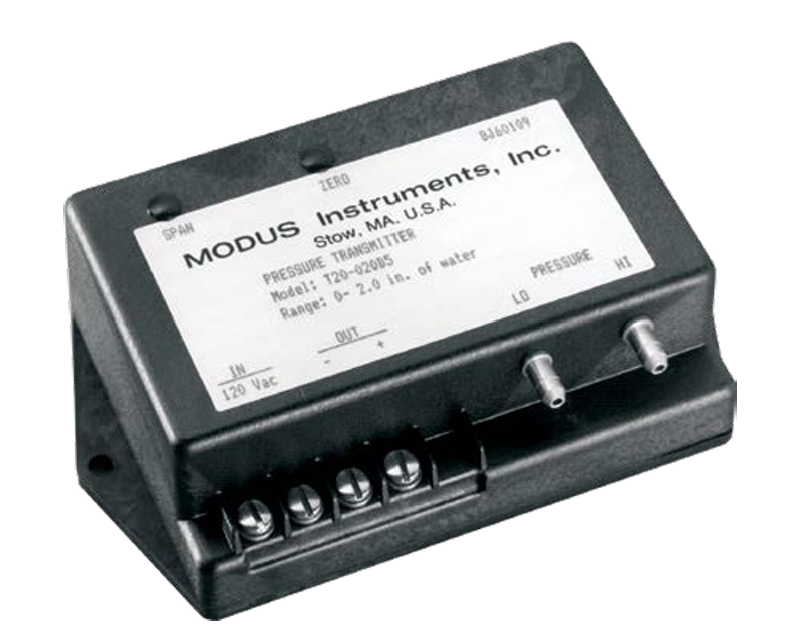

Modus Series T 系列差压变送器用于测量低压，具有低功耗和多种模拟信号输出的特点。提供多种标准压力范围和电气额定值选择。

主要特点：

典型应用：

外壳： 阻燃玻璃增强聚苯醚（NORYL™）材质。

电气连接： 3/8英寸端子排，带#6螺丝。

型号概览

Series T 包含三种型号，提供不同的供电和信号选项：

型号	线制(供电及输出）	供电输入	信号输出
T10	三线制	11-32 VDC	0-5 VDC 或 0-10 VDC
T20	四线制	24, 120, 或 240 VAC	0-5 VDC 或 0-10 VDC
T30	两线制	11-32 VDC	4-20 mA

调校： 通过20圈电位器进行量程或零点调整，分辨率高。

传感器原理： 采用惠斯通电桥配置的固态压阻式传感器。压力引起电桥电阻微小变化，经转换和放大后输出。

项目	规格
测量类型	差压、表压或真空
适用介质	空气或惰性气体
最大安全瞬时过压	参见表A
工作湿度范围	10% 至 90% RH，非冷凝
精度	±1% 量程（包含非线性度和迟滞）
抗冲击	10 G (11 ms)
抗振动	5 G 至 50 Hz
校准	可追溯至美国国家标准与技术研究院（NIST）
电气连接	外部 3/8 英寸端子排，带 #6 螺丝
工作温度范围	32°F 至 115°F (0°C 至 45°C)
储存温度范围	-20°F 至 160°F (-30°C 至 70°C)
压力接口	3/16英寸直径，适用于：1/8英寸内径Tygon™/聚氨酯管(3-4 mm) 或 1/4英寸外径聚乙烯管(6 mm)；两个端口均内置过滤器
温度影响	零点：±0.05%/°C；量程：±0.02%/°C
尺寸 (宽 x 长 x 高)	3.00英寸 x 5.15英寸 x 1.40英寸 (76毫米 x 131毫米 x 36毫米)
材质	阻燃玻璃增强聚苯醚（NORYL）外壳
重量	最大 0.42 磅 (190 克)

供电： 11-32 VDC（输出10V时为14.5-32 VDC），具备反接保护
工作电流： 10 mA
输出： 0-5 VDC 或 0-10 VDC 线性输出；可接收或提供3.5 mA；短路保护
订购编码： T10 - PPP - V - O
- PPP：压力范围（参见表A）
- V：电压输出 (5=0-5V, X=0-10V)
- O：零点偏移 (0=无, A=1/4偏移, B=1/2偏移)

隔离： 电源与输出之间变压器隔离（2500 Vrms）
输出： 0-5 VDC 或 0-10 VDC；可接收或提供3.5 mA；短路保护
订购编码： T20 - PPP - S - V - O
- PPP：压力范围（参见表A）
- S：供电电压 (C=24 VAC, D=120 VAC, E=240 VAC)
- V：电压输出 (5=0-5V, X=0-10V)
- O：零点偏移 (0=无, A=1/4偏移, B=1/2偏移)
端子： 端子1、2为AC电源输入；端子3、4为DC电压输出。

供电： 11-32 VDC，具备反接保护（参见接线图了解最大回路电阻）
输出： 4-20 mA（量程下限约3.85 mA，上限约25 mA）
订购编码： T30 - PPP - O
- PPP：压力范围（参见表A）
- O：零点偏移 (0=无, A=1/4偏移, B=1/2偏移)

注意： 若被测差压可能从正压变为负压，应订购带偏移（零点提升）的变送器。

压力代码	压力范围（英制）	最大安全瞬时过压	压力代码	压力范围（帕斯卡）	最大安全瞬时过压	压力代码	压力范围（毫米水柱）
03E*	0-0.300 in H₂O		03P	0-75.0 Pa		03M	0-7.50 mm H₂O
04E	0-0.500 in H₂O		04P	0-100.0 Pa		04M	0-10.00 mm H₂O
05E	0-1.00 in H₂O		05P	0-250 Pa		05M	0-25.0 mm H₂O
06E	0-2.00 in H₂O	20 in H₂O	06P	0-500 Pa	5 kPa	06M	0-50.0 mm H₂O	最大过压：500mm
07E	0-3.00 in H₂O		07P	0-750 Pa		07M	0-75.0 mm H₂O
08E	0-5.00 in H₂O		08P	0-1.00 kPa		08M	0-100 mm H₂O
09E	0-10.0 in H₂O	5 psid	09P	0-2.50 kPa	35 kPa	09M	0-250 mm H₂O	最大过压：3.5m
