安费诺传感器-Amphenol Sensors ꄲ 所有品牌产品 ꄲ Telaire ꄲ EV热失控传感器CAN模块——相对湿度、温度、压力和氢气浓度Telaire T3650 系列

相对湿度、温度、压力和氢气浓度Telaire T3650 系列，是综合式多传感器热失控检测模块，CAN2.0B接口，符合J1939协议规范。

该传感器专用于新能源电动汽车的电池包热失控的检测。传感器集成了以下几种传感器：

相对湿度（RH）传感器
温度传感器
压力传感器
氢气传感器

这些传感器都是为了热失控早期可靠侦测而设计。传感器模块安装在电池包内，当检测到相应的信号时，第一时间提供报警信号。

凭借安费诺传感器独特的技术，该传感模块提供了市面上可见产品中优异的准确信号。

传感器特性

高精度的温度、气压、氢气和湿度检测信号
CAN2.0B，J1939协议规范
可靠的设计将传感元件和验证的可靠性有机结合

适用场合

电池包
动力电池组

环境适应性

参数	最小值	最大值	单位
存储温度	-55	105	℃
工作温度	-40	105	℃
压力范围	0	30	psi
相对湿度	0	100	%
振动	0	2.0	G_m
阻燃等级	94V-0

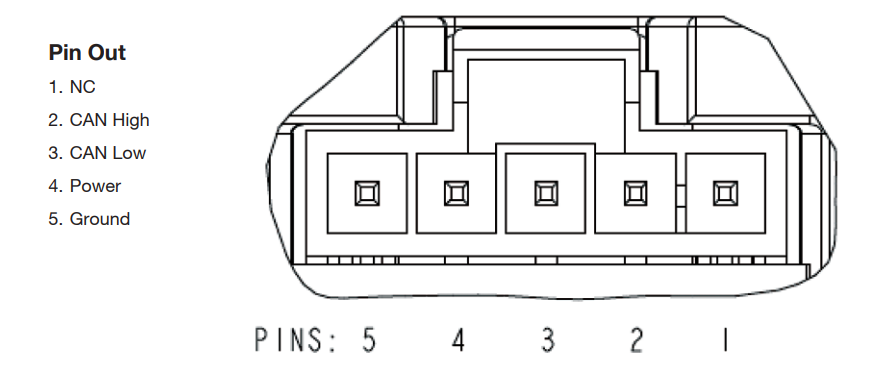

电气性能

特性	最小值	典型值	最大值	单位
供电电压	9	12 或 24	48	V
峰值功耗（测量模式）	-	0.18¹	0.45²	W
空闲功耗	-	0.087¹	0.20²	W

¹ 典型值在12V下计算
² 最大值在48V下计算
设备具有欠压锁定功能，低于最低电压可能导致传感器读数不准确。

CAN总线参数

特性	最小值	典型值	最大值	单位
差分输出电压（显性）	1.5	2	3	V
差分输出电压（隐性）	-0.12	-0.012	-	V
CANH/CANL电压范围	-36	-	36	V
CANH/CANL瞬态脉冲电压	-100	-	100	V
唯一源地址（默认）	0xEB
波特率（可配置）	500			kbps
广播速率（默认）	100			ms

传感器性能

1. 压力性能

特性	最小值	典型值	最大值	单位
压力精度（0～85℃）	-4.6	-	+4.6	kPa
压力精度（-40～125℃）	-6.9	-	+6.9	kPa
校准范围	50	-	200	kPa
压力响应时间（t63%）	0.2	-	0.4	sec

2. 温度性能（*测试条件：5m/s气流）

特性	最小值	典型值	最大值	单位
温度精度（-5～75℃）	-2	-	+2	℃
温度精度（-40～125℃）	-5	-	+5	℃
温度响应时间（t63%）	-	30	40	sec

3. 氢气性能

特性	最小值	典型值	最大值	单位
检测分辨率	-	5	-	ppm
检测输出范围	0	-	160,000	ppm
氢气精度（0～80,000 ppm）	-8000	-	8000	ppm
氢气精度（80,000～160,000 ppm）	-12000	-	12000	ppm
氢气响应时间（t63%）	-	1	3	sec

4. 湿度性能

特性	最小值	典型值	最大值	单位
相对湿度精度¹	-4	±2	+4	%RH
相对湿度响应时间（τ 63%）²	–	17	18	秒
长期漂移	–	–	0.25	%RH/年

注释：

所有工作条件下测量
在25°C、1m/s气流条件下，从33%RH阶跃至90%RH时测量

工作模式

模式	说明
主动模式	CAN消息正常广播，所有外设传感器以最大速度监测
低功耗模式	停止CAN广播，传感器以用户设定间隔监测，仅响应START/STOP命令

通过CAN发送STOP命令进入低功耗模式
任一传感器阈值被突破时自动唤醒至主动模式
可通过START命令唤醒
传感器故障状态不会触发唤醒
监测间隔范围：100ms 至 6,425,500ms（可配置）

产品工作状态

CAN通信参数定义(发送数据包)

参数项	设定值	说明
PGN名称	未指定 (N/A)	-
PGN ID	未指定 (N/A)	-
PGN短名称	未指定 (N/A)	-
目标地址	未指定 (N/A)	-
PGN编号	65292 (0xFF0C)	参数组编号
DP	0 (0x00)	数据页位
命令字节1和2	未指定 (N/A)	-
PDU F	255 (0xFF)	PDU格式字段
数据长度	8 字节	每条消息的数据长度
PDU S	12 (0x0C)	PDU特定字段
默认优先级	6	CAN消息优先级
PDU类型	未指定 (N/A)	-
广播速率	100 ms	默认广播间隔
最大字节数	未指定 (N/A)	-
可变长度	否	固定长度报文
SAE状态	仅限专有 (Proprietary Only)	非SAE标准定义报文

报文数据结构（PGN 65292）

该传感器定期广播一条包含8字节数据的CAN报文，各字节定义如下：

字节位置	参数	比例因子	偏移量	数据范围	单位
Byte 0-1	压力(Pressure)	0.0078125	-250	-250 至 251.99	kPa
Byte 2	相对湿度(Relative Humidity)	0.4	0	0 至 100	%
Byte 3-4	氢气浓度(H2 Concentration)	0.0025	0	0 至 160.6375	%
Byte 5-6	温度(Temperature)	0.03125	-273	-273 至 1734.96875	℃
Byte 7	传感器状态(Sensor Status #1)	NA	NA	0 至 255	无

总结：该产品在CANbus上的通信定义是采用PGN 65292 (0xFF0C) 的专有协议报文，以100ms默认周期广播一条8字节固定长度的数据帧，帧内包含压力、湿度、氢气浓度、温度和传感器状态五项信息。如需修改传感器内部参数，可通过CAN Write命令写入对应的内存地址页（参见内存映射章节）。

传感器状态 #1（第8字节）位定义

位	值定义	描述
1	0 = 正常 1 = 检测到错误	氢气浓度：检测到内部传感器故障
2	0 = 正常 1 = 检测到错误	温度：检测到内部传感器故障
3	0 = 正常 1 = 检测到错误	湿度：检测到内部传感器故障
4	0 = 正常 1 = 检测到错误	压力：检测到内部传感器故障
5	0 = 正常 1 = 检测到错误	内部诊断 #1（电压水平 #1）
6	0 = 正常 1 = 检测到错误	内部诊断 #2（EEPROM 故障）
7	0 = 正常 1 = 检测到错误	内部诊断 #3（内部温度）
8	0 = 正常 1 = 检测到欠压复位	内部诊断 #4（欠压复位恢复）

简要解读：

位 1-4：对应四路传感元件（氢气、温度、湿度、压力）的故障状态。
位 5-8：对应系统级诊断，包括供电电压、存储器、内部温度和欠压复位，其中 Bit 8 专用于指示是否发生过供电电压骤降后的复位恢复。

错误状态下传感器输出

SPN	参数名称	信号范围
待定 (TBD)	压力 (Pressure)	FEXX₁₆
待定 (TBD)	压力 (Pressure)	XX = 如 SAE J1939-73 标准，附录 A 中描述的 FMI 值
待定 (TBD)	温度 (Temperature)	FEXX₁₆
待定 (TBD)	温度 (Temperature)	XX = 如 SAE J1939-73 标准，附录 A 中描述的 FMI 值
待定 (TBD)	相对湿度 (Relative Humidity)	FE₈
待定 (TBD)	氢气浓度 (H2 Concentration)	FEXX₁₆
待定 (TBD)	氢气浓度 (H2 Concentration)	XX = 如 SAE J1939-73 标准，附录 A 中描述的 FMI 值

传感器模块的唤醒方式

唤醒方式	触发条件	说明
阈值触发	任一参数超过设定阈值	包括压力、温度、湿度、氢气浓度及其变化率
CAN命令	收到 START 广播命令	由外部控制器主动唤醒
不会触发	传感器故障状态	防止故障引发虚假唤醒

阈值存储地址

每个物理量都有一页专用的内存区域，都需要写入低字节和高字节两个地址：

参数	阈值地址	变化率地址
压力	`0x80 (LSB)` / `0x81 (MSB)`	`0x82 (LSB)` / `0x83 (MSB)`
相对湿度	`0x90 (LSB)` / `0x91 (MSB)`	`0x92 (LSB)` / `0x93 (MSB)`
氢气浓度	`0xA0 (LSB)` / `0xA1 (MSB)`	`0xA2 (LSB)` / `0xA3 (MSB)`
温度	`0xB0 (LSB)` / `0xB1 (MSB)`	`0xB2 (LSB)` / `0xB3 (MSB)`
