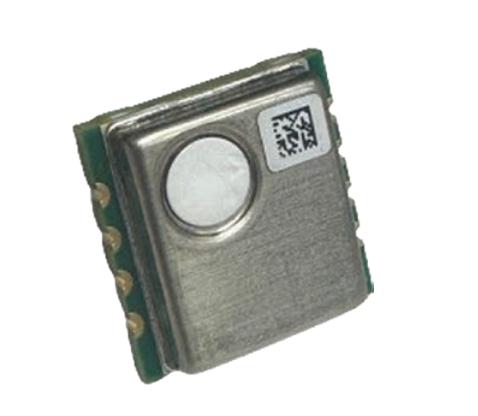

T3600系列是一款校准完备的氢气传感器。
1. 产品的特点
这款传感器是一款全量程校准的氢气检测元件，主要具备以下技术特性：
- 宽温区工作能力：支持 -40℃ 至 95℃ 的极端温度环境，适应性强。
- 高精度数字输出：具备 16-bit 模拟输出分辨率，提供高精度的检测数据。
- 汽车级品质：产品设计符合汽车应用标准（Automotive Qualified），具备生产级可靠性。
- 集成湿度补偿：内置相对湿度（RH）传感器，通过补偿机制提升检测准确性。
- SMT 表面贴装：采用 SMT 封装形式，便于自动化生产焊接。
2. 产品的应用
该产品主要设计用于对电池事件（如热失控、泄漏）存在担忧的应用场景，特别适用于：
- 汽车电子：由于其通过了汽车级认证，常用于车辆的电池管理系统（BMS）或安全监测系统。
- 环境监测：适用于需要监测氢气浓度以防爆或安全预警的工业或密闭空间。
⚠️ 注意事项：
文档特别指出，虽然集成了湿度传感器，但长期暴露在汽车环境中某些化学物质（如燃油、润滑油、刹车油、冷却液、清洁剂中的挥发性有机化合物 VOCs）可能会污染传感器，导致读数不准或损坏。因此，在应用中需注意传感器的放置位置和防护，避免直接接触腐蚀性液体或粉尘。
3. 产品的参数
以下是该产品的核心电气与检测参数表格：
🔌 电气与工作条件
表格
| 参数项目 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 工作温度范围 | -40 | - | 95 | ℃ |
| 供电电压 (Vcc) | 3.1 | 3.3 | 3.6 | Vdc |
| 平均工作电流 | - | 4 | - | mA |
| 峰值工作电流 | - | 16 | 18 | mA |
| 信号输出范围 | 10% Vcc | - | 90% Vcc | Vdc |
| 负载电容 | - | - | 22 | nF |
📊 检测性能参数
表格
| 参数项目 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 检测气体 | 氢气 (H₂) | |||
| 检测范围 | 0 | - | 16 | % (0-160,000 ppm) |
| 检测分辨率 | - | 5 | - | ppm |
| 响应时间 (Tr) | - | 1 | 3 | 秒 |
| 启动时间 | 60 | 70 | 80 | ms |
| 采样频率 | - | 0.5 | - | Hz (2s周期) |
4. 其它
- 引脚定义 (Pin Description)：
- Pin 1 (GND)：接地。
- Pin 8 (VCC)：电源正极。
- Pin 7 (SIG)：模拟信号输出。
- Pin 2-6 (NC)：内部编程、诊断或通讯引脚，外部应用时请悬空不连接。
- 封装与尺寸：
- 采用 SMT 封装，引脚布局为 8-pin。
- 建议的 PCB 焊盘尺寸（Land Space）为 13.00 mm。
- 回流焊工艺：
- 推荐使用 13英寸标准卷盘，每卷带宽 24mm，包含 500 片。
- 回流焊峰值温度建议为 245.5°C，最大停留时间为 10 秒。
产品规格书

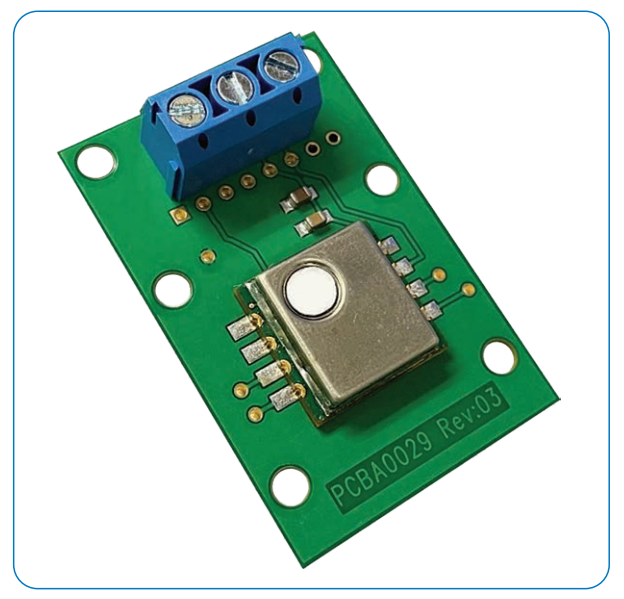

产品测试Demo板
[Demo板说明]
EV热失控氢气传感器——T3600氢气传感器
-
汽车应用EV / HEV电池 ；安全系统；电池包热失控H2检测
-
信号检测气体浓度
-
EV/HEV热失控监测；氢气浓度检测
-
电子产品应用二次开发
