产品描述
Piher Sensing Systems 专为汽车、两轮车和非公路车辆中的变速箱、悬架和转向系统等应用，开发定制感应式线性位移传感器。我们提供定制化产品设计和适配，以满足任何外形、配合和功能要求，包括数字或模拟输出、线束和接口连接器的选择。

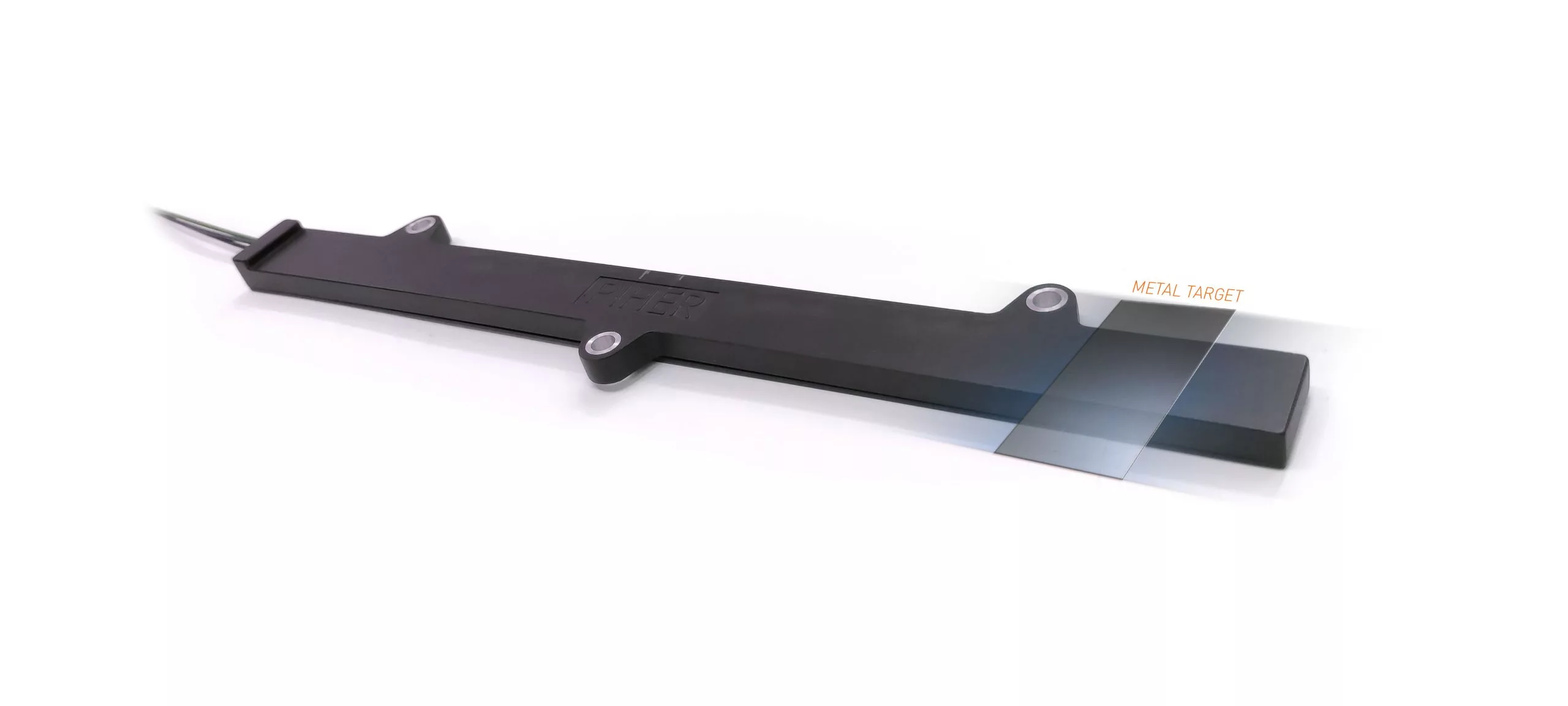

感应式传感器不依赖磁体，而是检测一个易于集成到现有机械结构中的固态金属目标物的位置。
除了出色的精度（分辨率高达14位）外，IP67和IP69K防护等级、抗杂散磁场干扰以及耐高温特性，使这些绝对位置传感器成为汽车和非公路应用中常见的恶劣环境的绝佳选择。
得益于其扩展的测量范围、对任何金属材料的敏感性、对传感器与目标物之间错位的高容忍度以及低成本，Piher的感应式传感器是LVDT（线性可变差动变压器）的理想替代品。
潜在应用领域
-
自动转向系统
-
底盘传感器
-
离合器执行器位置
-
曲轴与凸轮轴
-
气缸位置
-
电液作动器 (EHA) 与机电作动器 (EMA)
-
换档位置传感器
-
换档选择器
-
变速箱换档滑轨
-
液压缸
-
液压齿轮泵
-
工业自动化
-
机器人技术
-
座椅位置
-
扫雪机
-
变速箱系统
主要特性
- 真正的无接触操作：无需任何内部或外部齿轮或连杆机构，传感器易于组装和校准，且在整个使用寿命期间无磨损。
- 测量范围可达800毫米，超长测量行程：提供从10毫米到800毫米行程的精确、无接触线性位置测量。
- 抗杂散磁场干扰，不受电磁杂散场影响：感应技术不受电磁杂散场影响，无需额外屏蔽。
- 近乎无限的使用寿命，无限的机械寿命：电子元件与金属目标物的分离设计，实现了近乎无限的使用寿命，且与转动次数无。
- 结构紧凑，小巧扁平的封装：传感器目标物可直接集成到现有应用中，无需机械连杆，且传感器本身采用紧凑、低矮的封装。
- 专为严苛环境设计：坚固的封装保护传感器免受灰尘、潮湿、振动和极端温度的影响，适用于要求最严苛的环境。
技术规格
| 参数 | 规格 |
|---|---|
| 信号输出 | 模拟（比例式）、PWM、SENT、CAN |
| 分辨率 | 模拟（最高12位） |
| PWM（最高14位） | |
| SENT（最高14位） | |
| 线性度 | 最高 ±0.5% |
| 供电电压 | 5V ±10% |
| 电流消耗 | 典型值 14mA（单输出） |
| 电压保护 | +18V 过压保护，-18V 反接电压保护 |
| 使用寿命 | 近乎无限 |
| 测量范围 | 10 至 800毫米 |
| 工作温度 | -40°C 至 +150°C |
| 冗余选项 | 支持（冗余及全冗余） |
| 防护等级 | IP67, IP69K |
[下载说明书]
Piher 感应式线性位移传感器 | 无接触、高精度的线性位移测量
-
