简述：

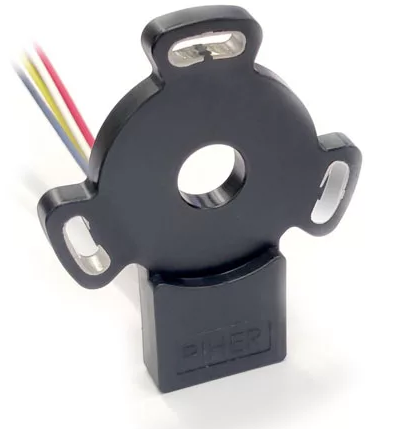

PSTI 高速电感式转子位置传感器的金属靶标可安装在电机转子同一轴上，不受电磁杂散场影响，采用紧凑、轻量且全密封的封装，可提供转子角度位置、方向和速度的精确反馈，从而优化电机逆变器控制，以最高效率驱动电机。

特点：

最高 600,000（电）转/分的转速
重量轻，尺寸紧凑
对倾斜、不对中和气隙变化具有鲁棒性
真上电即用传感器：精度高，重复性好
抗杂散场干扰，无需屏蔽
适用于金属靶标的空心轴传感器
标准版本适用于 6、8、10 和 12 极
适用于恶劣环境（全密封，抗冲击，抗振动）
比传统旋转变压器和编码器更具成本效益

应用：

电动摩托车转子位置传感器
电动船转子位置传感器
工厂自动化
工业 4.0
牵引电机

参数：

参数	规格
供电电压	5V ±10%
供电电流	最大 15mA
电压保护	±18 V
精度	±1°（电角度）
信号输出*	单端解调正弦/余弦（1.0V 至 4.0V）；差分解调正弦/余弦（-3V 至 +3V）
分辨率	无限
传播延迟	<4.2 µsec
最大电气转速	600,000 rpm

* 其他输出类型（根据需求）：SENT、模拟（比例式）和 PWM。下单前请确认可用性和规格。

机械参数	规格
旋转寿命	无限
最大安装扭矩	2.2 Nm
最大机械转速	200,000 rpm（3极对版本） 150,000 rpm（4极对版本） 120,000 rpm（5极对版本） 100,000 rpm（6极对版本）
靶标材料*	导电金属
工作温度（带线）**	-40°C 至 +125°C
密封等级	IP67, IP69K

* 靶标不包含，如需靶标设计支持请与我们联系。
** 更高温度可定制研究。

接口定义：

颜色	单端输出	差分输出
蓝色	地 (Ground)	地 (Ground)
黄色	正弦 (+)	正弦 (+)
白色	n/a	正弦 (-)
红色	余弦 (+)	余弦 (+)
黑色	n/a	余弦 (-)
棕色	电源 (Vcc)	电源 (Vcc)

更多使用说明请访问 www.piper.net。连接器组件可根据要求提供。

如何下单：

型号	描述
PSTI-3PP-05	3极对（6极），差分输出
PSTI-4PP-05	4极对（8极），差分输出
PSTI-5PP-05	5极对（10极），差分输出
PSTI-6PP-05	6极对（12极），差分输出

单端输出传感器可根据要求提供。

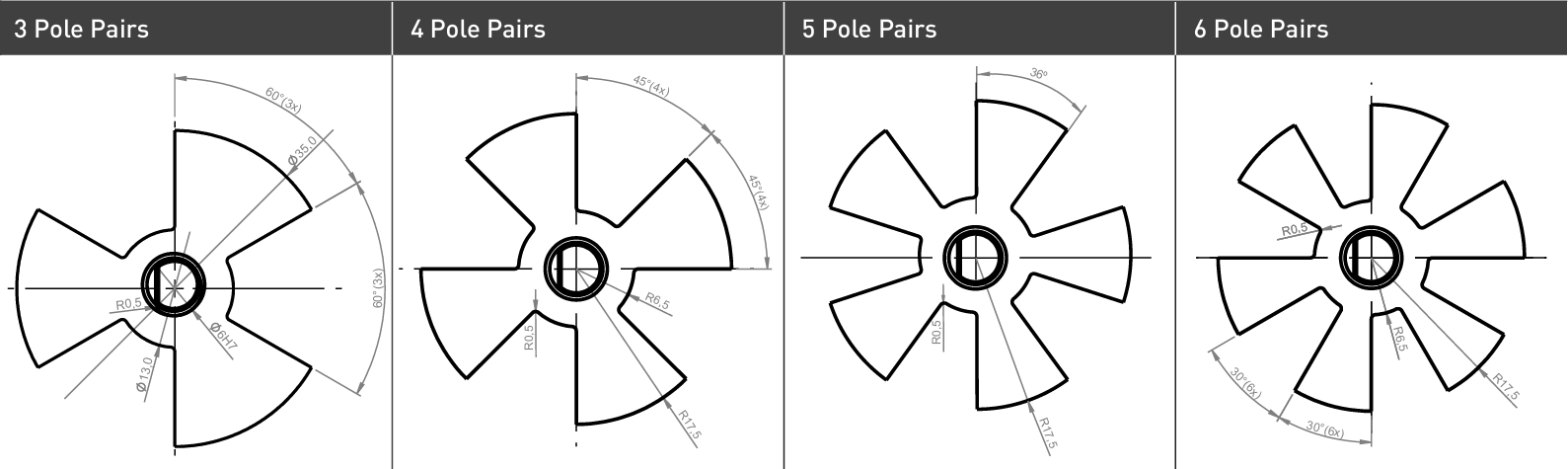

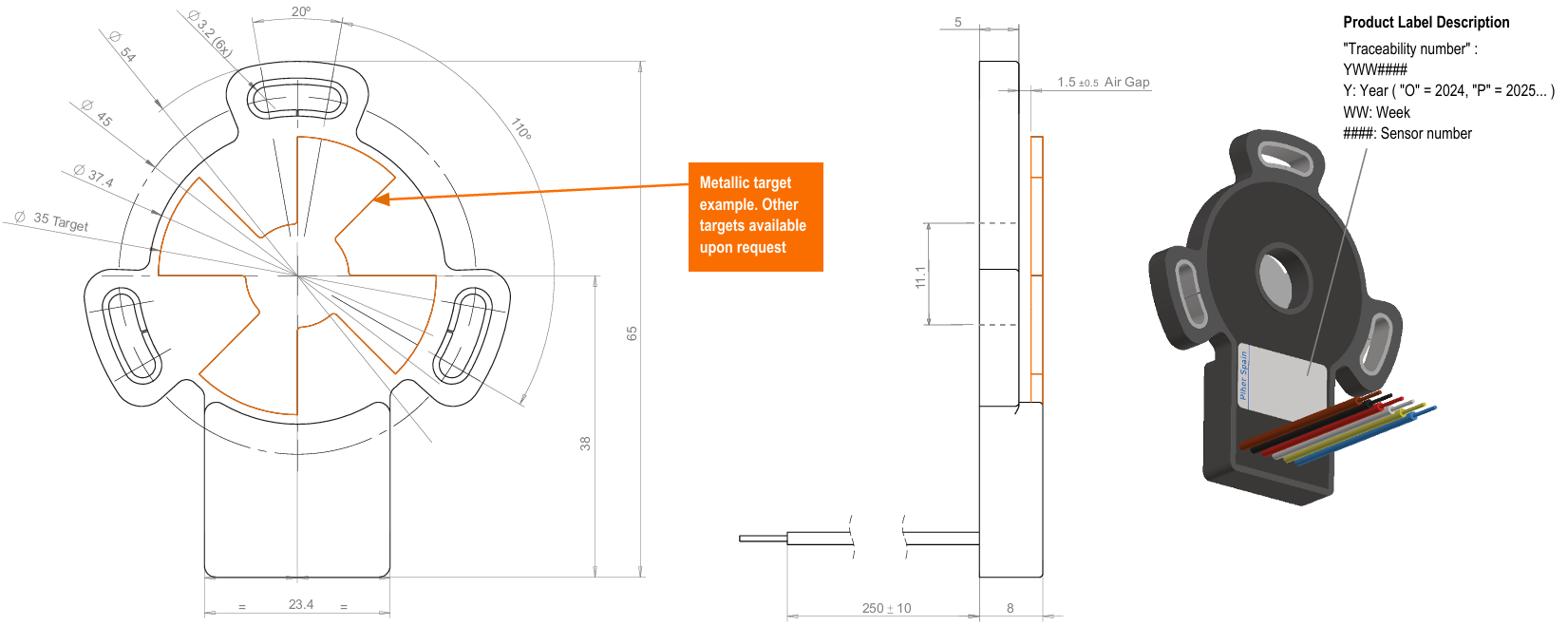

靶标设计:

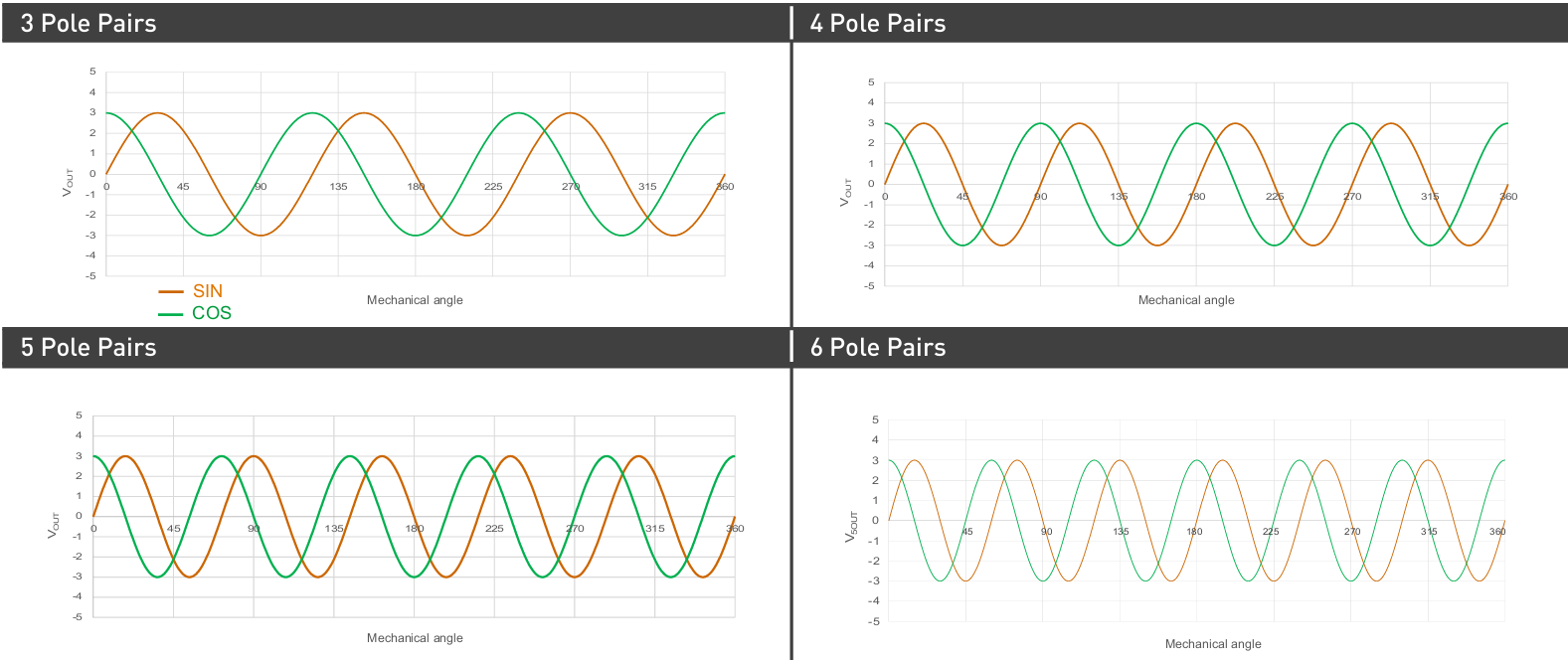

对应不同极对数靶标的输出：

工作原理

该传感器利用涡流物理原理，精确检测在一个线圈组上方移动的简单金属靶标的位置。该线圈组包含一个发射线圈和两个接收线圈。通过利用这种机制，传感器能以正弦和余弦信号的形式提供精确的绝对转子位置信息。其输出接口高度灵活，可配置为单端输出，为系统提供经济高效的解决方案；也可配置为差分输出，提供卓越的共模干扰抑制能力，从而增强可靠性和精度。

此外，该传感器具备稳健的信号处理能力，可确保高分辨率测量，使其成为汽车、航空航天和工业自动化等多种行业应用的理想选择。凭借其紧凑的设计和高耐久性，PSTI电感式传感器为位置传感需求提供了一个可靠高效的解决方案，即使在恶劣环境中也是如此。

产品概述：

PSTI 电感式穿轴电机转子位置传感器利用涡流物理原理，通过一个发射线圈和两个接收线圈精确检测简单金属靶标的位置，输出高精度的绝对转子位置正弦和余弦信号。该传感器提供单端或差分输出选项，具有抗电磁干扰、全密封、耐恶劣环境、高转速、高精度和无限分辨率等特点，适用于电动车辆、工业自动化等多种应用，是传统旋转变压器和编码器的高性价比替代方案。
