简述
PIHER PSE 系列旋转位置传感器采用非接触式霍尔效应技术，封装紧凑，具有高精度和高线性度。其增强的旋转寿命以及对湿度、振动和冲击的强鲁棒性，使其非常适合严苛的工业和交通环境。该绝对式传感器即使在断电后也不会丢失数值。
特点
-
真正非接触式运行，无齿轮或机械接口，易于组装和校准，使用寿命内磨损有限
-
耐用且坚固的设计，非接触式设计可实现长达 5000 万次循环的超长产品寿命
-
集成轴，磁铁牢固固定在轴上，是传感器中唯一的运动部件
-
专为严苛环境设计，坚固封装可保护传感器免受灰尘、潮湿、振动和极端温度的影响
-
可根据需求定制，提供定制机械设计、可编程传递函数以及不同的输出协议和冗余级别
应用
-
工业：自主仓库机器人、机器人及自动化反馈、阀门监控、喷涂系统、输送机操作、测试测量设备、机床控制
-
交通：方向盘角度、踏板位置、悬架/高度检测、叉车高度与桅杆倾斜、铲斗位置、挂钩位置、变速箱换挡、驾驶室控制
-
船舶：转向和换挡传感器
-
建筑与家庭自动化：HVAC系统
-
医疗：设备控制

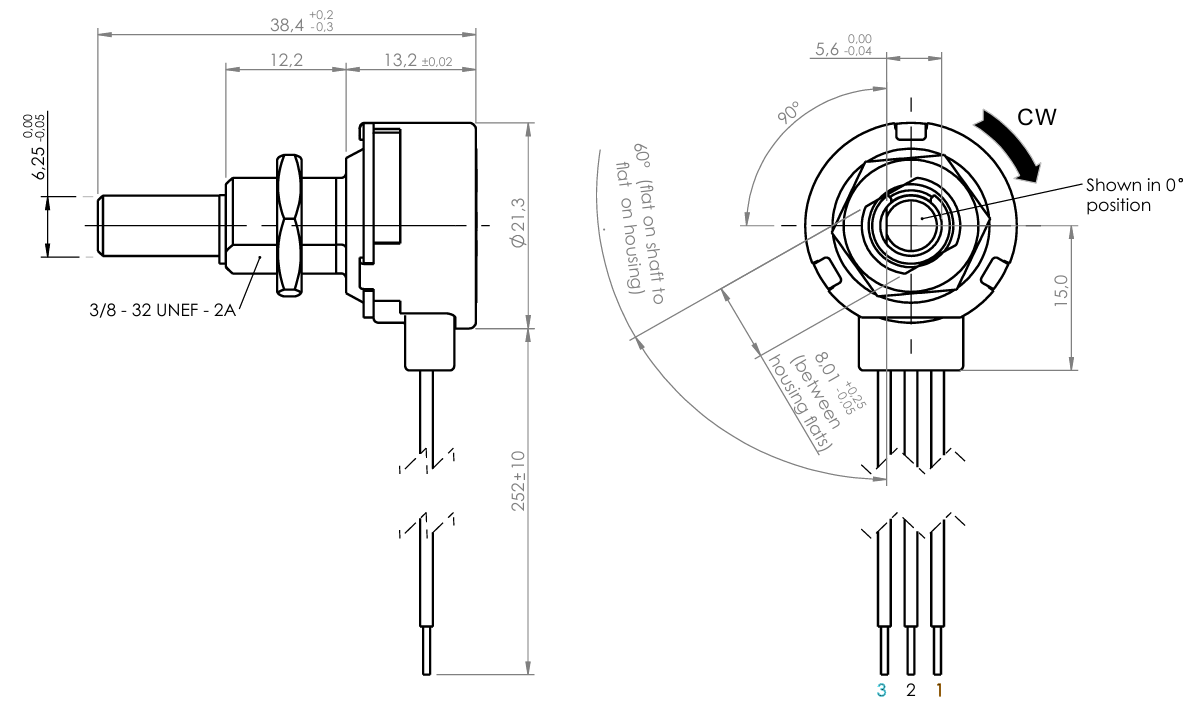

接口定义
| 线缆颜色 | 功能 | 引脚 |
|---|---|---|
| 棕色 | Vcc | 1 |
| 黑色 | Out | 2 |
| 蓝色 | Gnd | 3 |
参数
| 类别 | 参数 | 规格 |
|---|---|---|
| 机械规格 | 机械角度范围 | 360°无限旋转 (PSE-360) / 290° (PSE-290) |
| 旋转寿命 | 5000 万次循环 | |
| 轴直径 | 6.25 mm | |
| 安装方式 | 面板安装 | |
| 旋转扭矩 | 1 Ncm | |
| 电气规格 |
线性度¹ | ±1% 绝对 (±0.5% 可定制) |
| 电气角度范围² | 360°, 270°, 180°, 120°, 90°, 50° | |
| 输出协议 | 模拟 (比例式), PWM | |
| 分辨率 | 12 位 | |
| 输出范围² | 标准：10% 至 90% Vdc；反向：90% 至 10% Vdc | |
| 供电电压² | 5V ±10% | |
| 供电电流 | 典型值 8.5 mA | |
| 电压保护 | ±18V | |
| 自诊断功能 | 有 | |
| 环境规格 | 工作温度¹ | -40°C 至 +80°C |
| 冲击 | 符合 MIL-STD-202F 方法 213B 测试条件 C | |
| 振动 | 符合 MIL-STD-202F 方法 204D 测试条件 B | |
| 湿度 | 符合 MIL-STD-202F 方法 103B 测试条件 A | |
| EMI / ESD | 符合 UNE-EN 61000-4-2:2010 ±6kV DC / ±8kV AC |
注1：靠近传感器的铁磁材料可能影响线性度。
注2：其他规格可定制。
如何下单
| 型号编码部分 | 含义说明 | 可选值/示例 |
|---|---|---|
| PSE | 产品系列 | PSE |
| 290 / 360 | 机械旋转角度 | 290 (PSE-290, 机械旋转290°) / 360 (PSE-360, 机械无限旋转) |
| A / P | 输出类型 | A = 模拟输出 (比例式) / P = PWM输出 |
| ERAxxx | 电气旋转角度 | ERA360 (360°), ERA270 (270°), ERA180 (180°), ERA120 (120°), ERA090 (90°), ERA050 (50°) |
| S / I | 输出函数 | S = 标准输出 (如10%-90% Vdc) / I = 反向输出 (如90%-10% Vdc) |
| 05 | 供电电压 | 05 = 5V ±10% |
| F250 (可选) | PWM频率 | F250 = 250 Hz (其他频率可定制，如不适用可留空) |
示例型号说明：
-
PSE360-A-ERA360S-05：PSE-360系列，模拟输出，电气角度360°，标准输出函数，5V供电。
-
PSE290-A-ERA270S-05：PSE-290系列，模拟输出，电气角度270°，标准输出函数，5V供电。
下单时需注明：
机械旋转角度
输出类型（A=模拟, P=PWM）
电气旋转角度
输出函数（S=标准, I=反向）
供电电压
其他定制要求（如轴尺寸、连接方式等）
产品概述
PIHER PSE 系列是一款基于非接触式霍尔效应技术的紧凑型面板安装旋转传感器，具有高精度、高线性度和极长的使用寿命（可达5000万次循环）。该传感器适用于严苛的工业、交通、船舶和医疗环境，并提供丰富的定制选项，包括机械设计、电气角度、输出协议和接口配置，以满足不同应用场景的需求。
[下载说明书]
