简述：

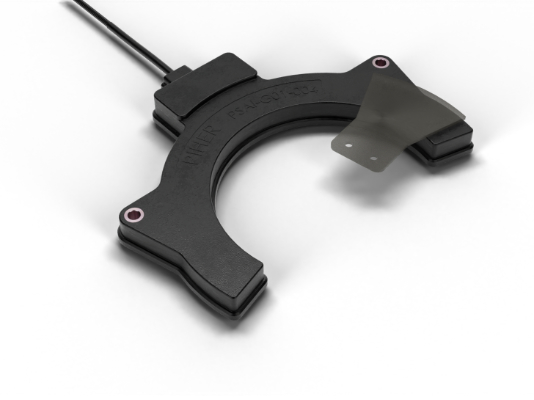

Piher 感应式弧形位置传感器专为重型应用（如拖拉机、挖掘机、装载机）设计。采用非接触式感应技术，无需磁铁即可检测固态金属目标的位置，易于集成到现有机械结构中。具备出色的精度、IP67/IP69K 防护等级、耐高温特性，适用于交通、工业和越野设备等恶劣环境。弧形设计便于快速组装和校准，节省生产成本。

特点：

真正非接触操作：无内外齿轮或连杆，安装校准简便，无磨损。
抗磁场干扰：感应技术不受电磁杂散场影响，无需屏蔽，无需磁目标。
无限机械寿命：电子部件与金属目标分离，寿命与转动次数无关。
紧凑轻薄封装：目标可集成于现有结构，传感器本身体积小、厚度低。
适用于恶劣环境：坚固封装，防尘、防潮、抗振动、耐极端温度。
可按需定制：支持机械设计、可编程传输函数、开关输出、多种输出协议和冗余等级。

应用：

挖掘机斗臂位置
铰接式车辆转向位置
滑移转向装载机臂/铲斗位置

参数表格：

机械规格	参数
寿命	几乎无限
气隙	2 mm ±1 mm

电气规格	参数
线性度¹	±1% 绝对值（可要求 ±0.5%）
角度范围¹	150度、100度、45度
输出协议²	模拟（比例）、PWM、SENT、CAN Open / CAN SAE J1939
输出函数¹	标准、10%–90% Vdc（顺时针）、90%–10% Vdc（逆时针）、10%–90% Vdc（双向）
启动时间	<10ms
分辨率	模拟、PWM：最高10位；SENT、CAN：最高12位
最大输出率	模拟：10,000；PWM：2,000；SENT：1,235；CAN：10
供电电压	5 V ±10%；7 V 至 32 V
典型电流消耗	简单版：12 mA、14 mA、24 mA、28 mA、68 mA、72 mA
电压保护	±10 V；±36 V
自诊断功能	支持

环境规格	参数
工作与存储温度¹	模拟、PWM、SENT、CAN：-40°C 至 +125°C
抗冲击	50g
抗振动	5-2000 Hz；20g；最大振幅 0.75 mm
防护等级	IP67，IP69K

¹ 其他规格可依要求提供。
² CAN 协议仅适用于简单输出版本。

接口定义表格：

颜色	简单输出 5V	7V 至 32V	冗余输出 5V	7V 至 32V	CAN
棕色	电源	电源	电源	电源	电源
蓝色	地线	地线	地线	地线	地线
黑色	信号输出	信号输出	信号输出 1	信号输出 1	CAN High
白色	未使用	未使用	信号输出 2	信号输出 2	CAN Low
灰色	未使用	未使用	未使用	未使用	未使用

可依要求提供连接器组件。

如何下单表格:

代码段	选项与说明
PSAI	产品系列
输出协议	A = 模拟；P = PWM；S = SENT；J = CAN SAE J1939；O = CAN OPEN
电气旋转角度²	150、100、045（其他角度可依要求定制）
输出函数	S = 标准 / 顺时针；I = 反向 / 逆时针；R = 冗余
供电电压³	05 = 5V ±10%；RE = 7V–32V（CAN 型号仅支持 7V–32V，其他电压请确认可用性）

¹ 模拟输出为比例式：

“5V”供电时，相对于输入电压；
“RE”供电时，相对于 5V。
PWM 版本默认频率为 200 Hz，其他可依要求提供。
² 其他电气旋转角度可依要求提供。
³ CAN 型号仅支持 7V–32V。其他电压请确认可用性。

产品概述:

Piher PSAI 感应式弧形位置传感器是一款专为重型机械和恶劣环境设计的非接触式位置检测解决方案。其采用无磁感应技术，具有高精度、抗干扰、无限机械寿命及IP67/IP69K防护等级等优势，支持多种输出协议和定制化配置，适用于挖掘机、铰接车辆和工程机械等多种高要求应用场景，兼顾可靠性与安装便捷性。
