简述

PIHER PS2P-CON 旋转位置传感器为严苛的工业和车辆环境提供真正的无接触式传感解决方案，其特点在于采用低剖面且坚固耐用的磁性设计。

磁铁与传感器模块采用分体式设计，无需任何齿轮、轴承或连杆，并且可以沿枢轴安装在任何位置。这使得安装简便快捷，从而在产线上实现额外的成本节约。由于不存在径向力造成的磨损，产品可靠性和使用寿命得到显著提升。

PS2P-CON 通过检测位于独立外壳中的径向磁化磁铁的移动来测量相对于传感器的角度变化，该传感器仅对与IC表面共平面的磁通密度敏感。

PS2P 系列产品还包括无接触式线性（PS2P-LIN）和可变气隙弧形（PS2P-ARC）位置传感器。该系列中的所有传感器均为绝对式传感器，即使面临极端的振动、冲击、温度和污染，其在整个使用寿命期间仍能提供与安装第一天相同水准的精度和稳定性。

特点

• 真正的无接触操作：无需内外齿轮或连杆，安装校准简便，无磨损。

• 无限机械寿命：电子模块与磁铁模块分离，寿命几乎无限，与旋转次数无关。

• 适用于严苛环境：IP69K 防护等级，宽工作温度范围，抗冲击和振动。

• 紧凑低剖面设计：无需轴体，结构紧凑，适合空间受限的应用。

• 高度可定制：支持机械设计、传输函数、开关输出、输出协议和冗余级别的定制。

应用领域

参数

机械规格

电气规格

注：

1. 传感器附近的铁磁性材料（如轴、安装表面）可能影响传感器的线性度。

2. 可按需提供最高 25V 的电压。

环境规格

注：

1. 可按需提供其他规格。

2. CE 认证适用于配备 M001 磁铁的模拟型号。

电磁兼容性 (EMI/EMC) 测试

如何下单，产品型号配置总表

脚注与说明：

1. 输出类型:

   • 1 (简单)：单路输出。

   • 2 (冗余)：双路冗余输出。

   • 3 (完全冗余)：系统级完全冗余输出。

   • 模拟输出为比例式信号。

2. 输出功能: 支持标准功能代码 (C0000-C0003)。其他功能按需提供，需确认可用性。

3. 电气旋转角度: 标准范围起始于 40° (ERA040)。角度小于 40° 的型号可按需提供。

4. 电源电压:

   • 05: 5V ±10% 供电。

   • RE: 宽电压范围供电。

     • A (模拟) / PWM 型号：7V - 15V。

     • CAN 型号：7V - 32V。

     • 其他特殊电压需求 (如最高至25V) 需确认可用性。

5. PWM 频率: 可选指定频率。默认值为 200Hz (选项留空时)。

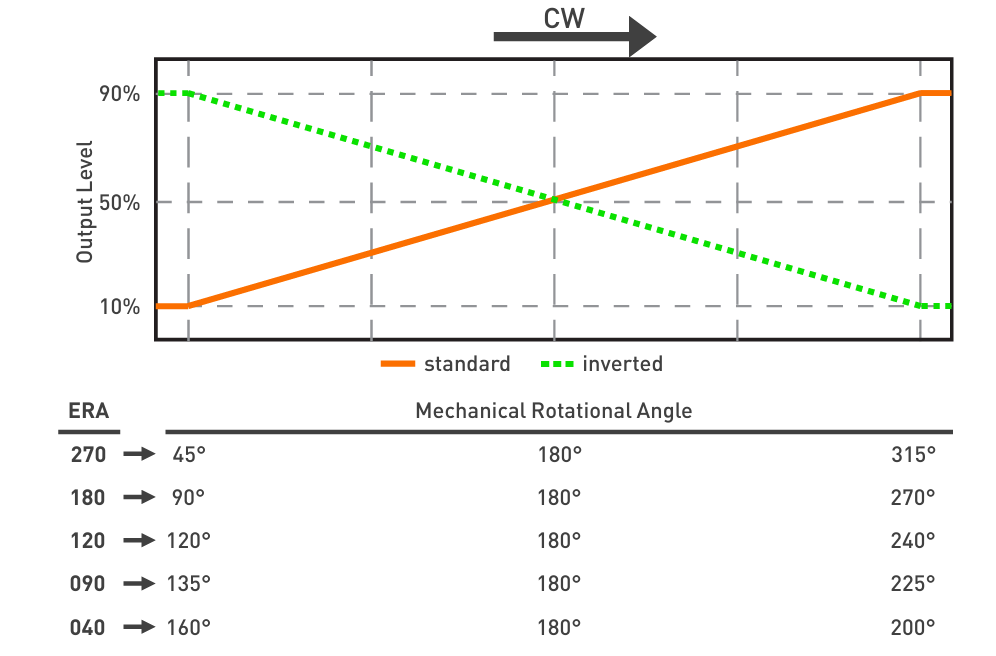

输出信号对应的测量角度范围

PS2P-CON-CE系列传感器 型号参数对照表 (按角度)

表格使用与型号构建示例：

需求： 订购一个测量角度为 180° 的 冗余模拟输出 传感器，使用 5V 电源。
查表步骤：

1. 角度列： 找到 180° 行。

2. 类型列： 在 180° 行下，找到 冗余 类型。

3. 参数确定：

   • 输出功能代码： C0036

   • 磁体型号： 可选 M001 或 M006

   • 电源电压代码： 05

   • 输出信号： 冗余模拟 (AA)

构建的完整型号示例：

• PS2P-CON-CE-M001-2AA-C0036-ERA180-05

产品概述

PIHER PS2P-CON 是一款高性能无接触式旋转位置传感器，采用磁铁与传感器分离的专利设计，实现了真正的无磨损、无限寿命运行。其具备 IP69K 防护等级、宽温工作范围和优异的抗振抗冲击能力，适用于车辆、工业、船舶等严苛环境。传感器支持模拟、PWM、CAN、SPI 等多种输出协议，角度范围可编程，并具备冗余输出选项，可通过定制化设计满足各类复杂应用需求。

[下载说明书]
