产品简述

Piher Sensing Systems的PS2P-ARC位置传感器，专门用于解决枢轴关节因对中不良导致的性能下降和高强度维护问题，能够有效抵抗径向和轴向游移的影响。

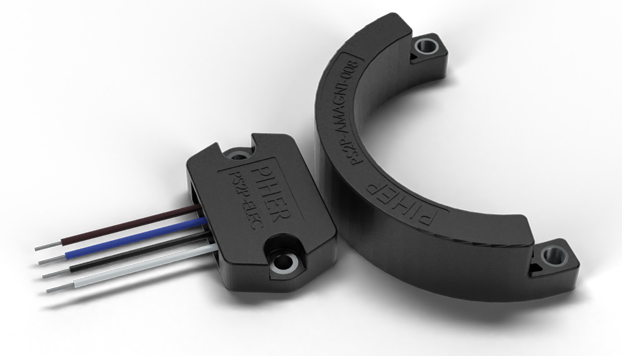

传感器通过将磁铁安装在枢轴关节的旋转部件上，并将电子模块安装在底盘上（反之亦可）来工作。由于无需任何齿轮或连杆机构，传感器安装简便，从而在生产线上进一步降低成本，并在其整个生命周期内提高产品的可靠性和耐用性。

PS2P-ARC通过检测一个位于独立外壳内的正弦磁化弧形磁铁的运动，来测量相对于传感器本身的位置变化。该传感器仅对与IC表面共面的磁通密度敏感。

PS2P系列还包含非接触式线性（PS2P-LIN）和角位移（PS2P-CON）位置传感器作为补充。该系列的所有传感器在其整个使用寿命期间，即使在极端振动、冲击、温度和污染条件下，也能提供与安装第一天相同的高精度和稳定性。作为绝对位置传感器，即使在断电后也不会丢失数值。

主要特点

• 几乎无限机械寿命：电子模块与磁铁模块分离，寿命不受旋转次数限制

• 真正非接触式操作：无需齿轮或连杆，安装简便，无磨损

• 适用于严苛环境：IP69K 防护等级，宽工作温度范围，耐冲击与振动

• 抗径向与轴向游移：在径向与轴向公差范围内保持稳定的电气输出与线性度

• 紧凑低剖面封装：无需轴，结构紧凑，适用于空间受限应用

• 高度可定制：支持定制机械设计、可编程传输函数、开关输出、多种输出协议与冗余等级

典型应用

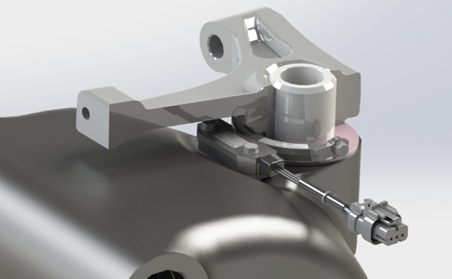

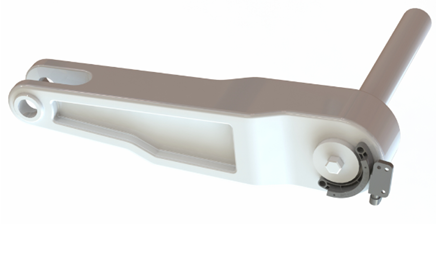

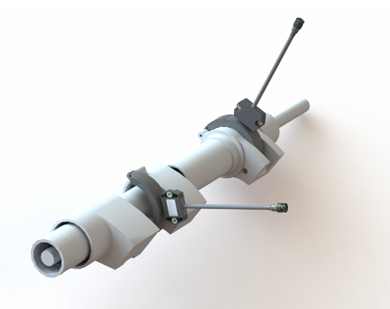

• 非道路车辆：拖拉机挂接位置、装载臂位置、挖掘机铲斗位置、伸缩臂叉车位置、叉车高度与倾斜、铰接车辆转向关节位置

• 汽车：主动悬架系统

• 船舶：船舵与油门控制、液压臂位置

• 工业：机械臂位置

机械与电气参数

¹ 线性度可能受铁磁环境影响，请咨询 Piher 获取支持。
² 其他电气旋转角度可定制，CAN 协议仅适用于简单输出版本。

接口定义（线缆颜色）

如何下单（型号编码规则）

所有PS2P-ARC产品型号遵循以下编码结构：

PS2P-ARC-[系列与磁铁位置]-[磁铁型号]-[输出协议]-[电气旋转角度][输出函数]-[电源电压]

通用字段定义：

³ CAN模型仅在7V-32V电压下可用。对于最高至25V的其他电压，请查询可用性。

1. 简单输出型号编码

示例：PS2P-ARC-CE-M008-A-110S-05
表示：顶部安装、M008磁铁、模拟输出、110°电气角度、标准输出函数、5V供电。

2. 冗余输出型号编码

示例：PS2P-ARC-LA-M009-P-090R-RE
表示：侧面安装、M009磁铁、PWM输出、90°电气角度、冗余输出函数、7-15V供电。

3. 全冗余输出型号编码

示例：PS2P-ARC-CE-M008-A-045F-05
表示：顶部安装、M008磁铁、模拟输出、45°电气角度、全冗余输出函数、5V供电。

编码规则说明：

1. 模拟输出为比例输出：

   • 对于电源电压“5V”，输出与输入电压成比例。

   • 对于电源电压“RE”，输出与5V基准成比例。

2. PWM版本的默认频率为200 Hz。其他频率可按需定制。

3. 其他电气旋转角度可按需提供。

磁铁相对于传感器电子模块的安装位置

正上方	侧面

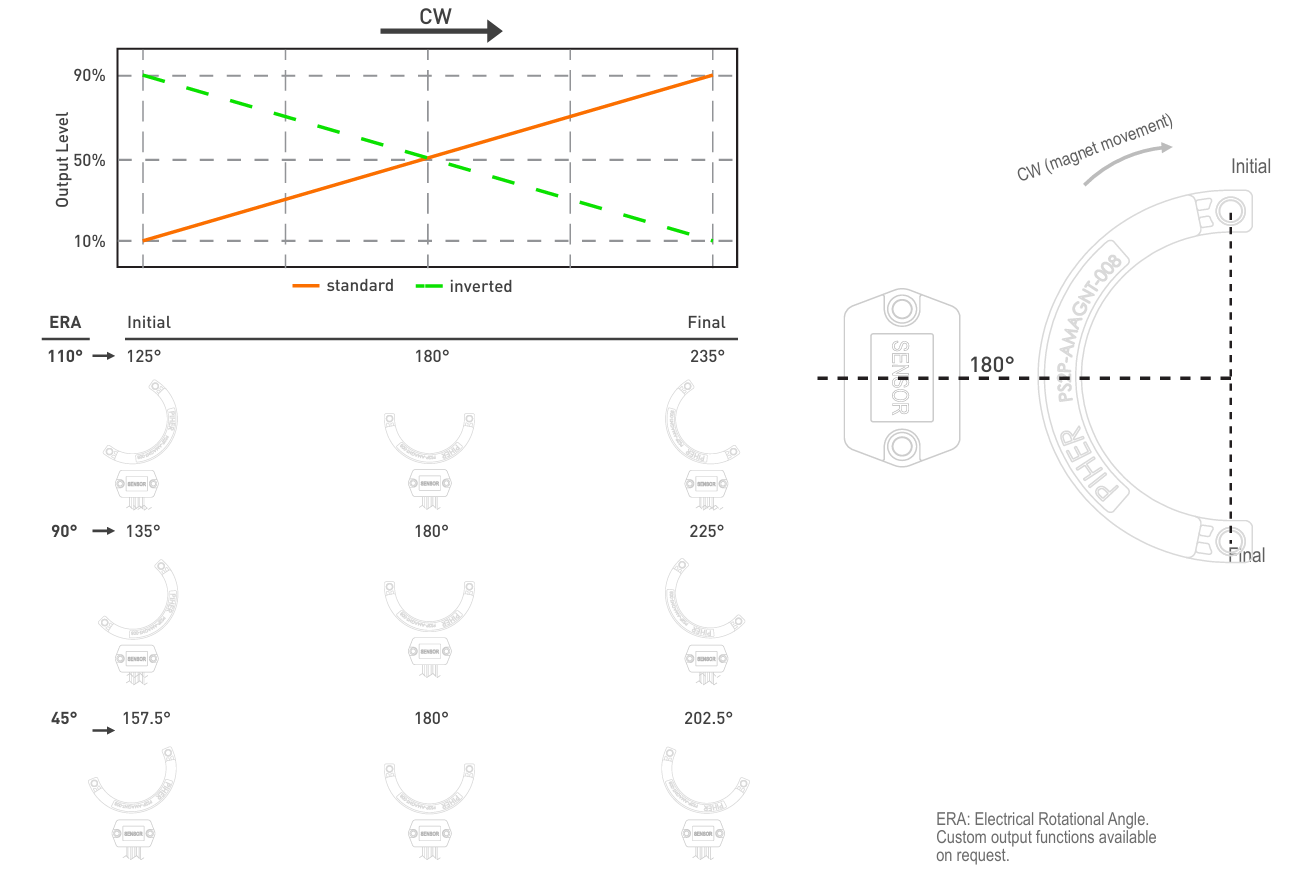

输出

产品概述

PS2P-ARC是一款专为严苛工业环境设计的高可靠性非接触式旋转位置传感器。它通过独特的磁铁与电子模块分离结构，有效解决了枢轴关节因对中不良和长期磨损造成的径向与轴向游移问题，实现了近乎无限的使用寿命。传感器无需机械连接，安装简便，且提供IP69K防护、宽温工作及抗振耐冲击能力，能在极端条件下保持首日的精度与稳定性。支持模拟、PWM及CAN等多种输出协议和高度定制化，是提升非道路车辆、船舶、工业机器人等设备长期可靠性、降低维护成本的理想传感解决方案。

典型应用
