产品简述

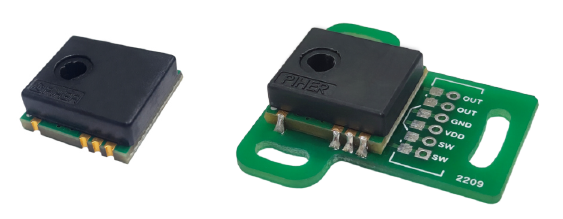

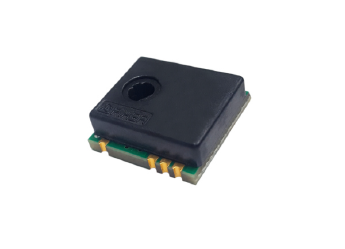

MTS-360G2 是一款基于霍尔效应的非接触式旋转位置传感器，采用穿轴设计，支持360°绝对位置反馈，体积超小，可直接安装在PCB上。该传感器具有高可靠性（最高5000万次循环）、低功耗、多种输出协议和可编程功能，适用于空间受限的精密应用场景。

主要特点

真正的非接触式操作：无齿轮或机械接触，安装简便，寿命长
超小尺寸：占地面积 < 18×18mm，高度5.9mm，重量<3g
穿轴设计：支持从顶部或底部插入轴，适用于空间受限环境
360°绝对位置反馈：无死区，断电保持位置，电气角度可编程（15°–360°）
高耐用性：非接触设计，寿命高达5000万次循环
高度可配置：支持可编程传输函数、开关输出、多种输出协议与冗余选项

典型应用

工业：光学防抖、精密生物医疗设备、仪器仪表、自主仓储机器人、自动化反馈
家居与楼宇自动化：HVAC系统
交通运输：阀门监控、输送带控制
HVOR（重型车辆）：自动驾驶转向、操纵杆控制、手油门位置

电气与机械参数

参数类别	具体参数	数值/说明
机械参数	旋转寿命	最高5000万次循环
机械参数	机械旋转范围	360°（无限旋转）
电气参数	线性度	±1% 绝对值（可定制 ±0.5%）
	电气角度范围	可编程，15°–360°
	输出协议	模拟（比例输出）、PWM、SPI
	输出类型	简单、冗余、全冗余（可定制）
	开关输出	是，可编程
	开关精度	±3°
	电源电压	5V ±10%
	电压保护	+20V / -10V
	自诊断功能	支持
环境参数	工作/存储温度	-40°C 至 +125°C（无连接器） -40°C 至 +105°C（带连接器）
	抗冲击	50g
	抗振动	5–2000 Hz，20g，最大振幅0.75mm
	防护等级	IP50

接口定义

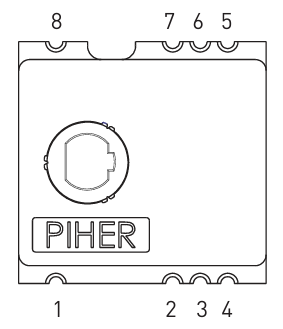

MTS-360引脚功能

PIN	Simple Output (简单输出)	Redundant Output (冗余输出)	SPI Output (SPI输出)
1	电源电压 (Supply voltage)	开关输出 2* (Switch output 2*)	电源 (Power Supply)
2	电源电压 (Supply voltage)	信号输出 2 (Signal output 2)	电源 (Power Supply)
3	开关输出* (Switch output*)	地 (Ground)	//SS
4	开关输出* (Switch output*)	地 (Ground)	SCLK
5	信号输出 (Signal output)	电源 (Power supply)	MOSI
6	信号输出 (Signal output)	电源 (Power supply)	MOSI
7	地 (Ground)	信号输出 1 (Signal output 1)	地 (Ground)
8	地 (Ground)	开关输出 1* (Switch output 1*)	地 (Ground)

说明：

*：开关输出为可编程功能。
**：信号输出类型可配置（模拟/PWM/SPI）。
如果应用中未使用某个功能，建议将该引脚接地。

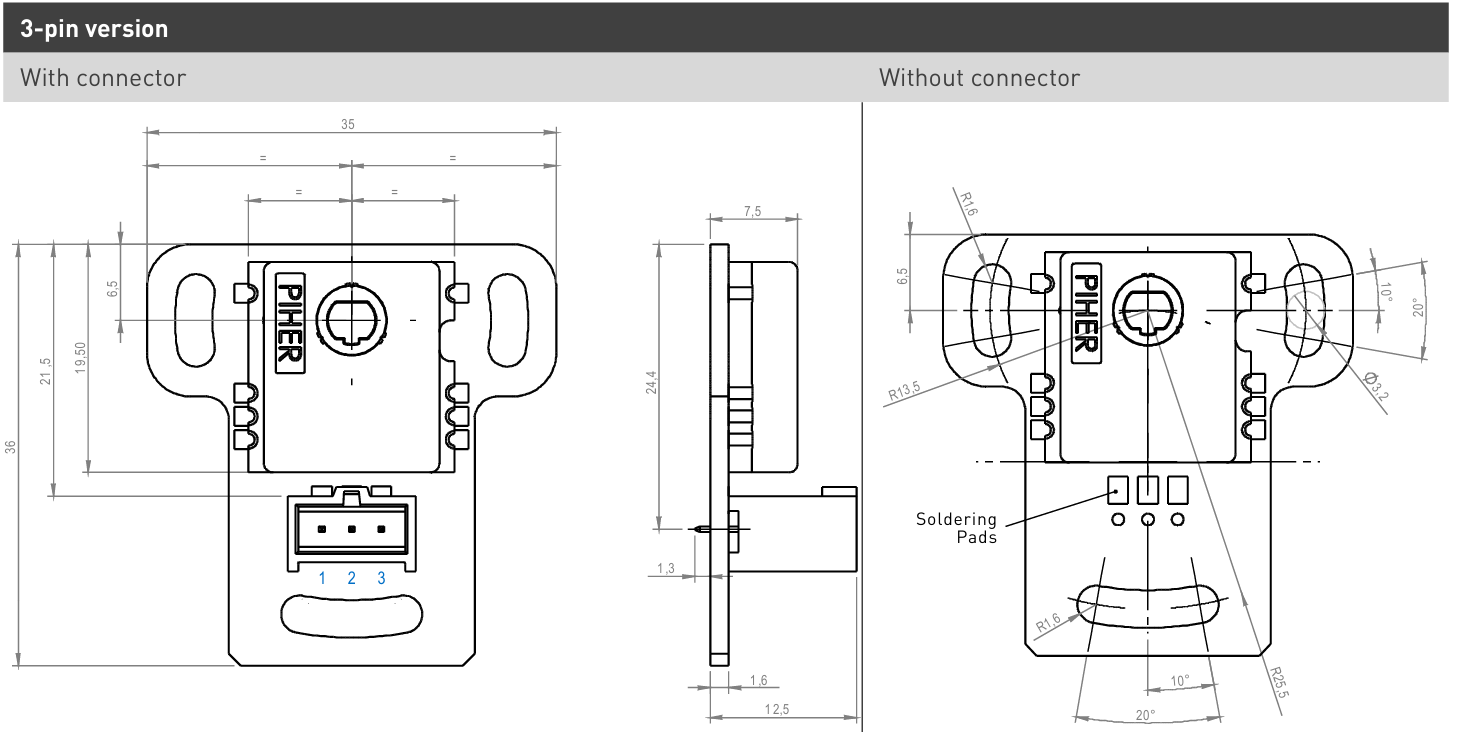

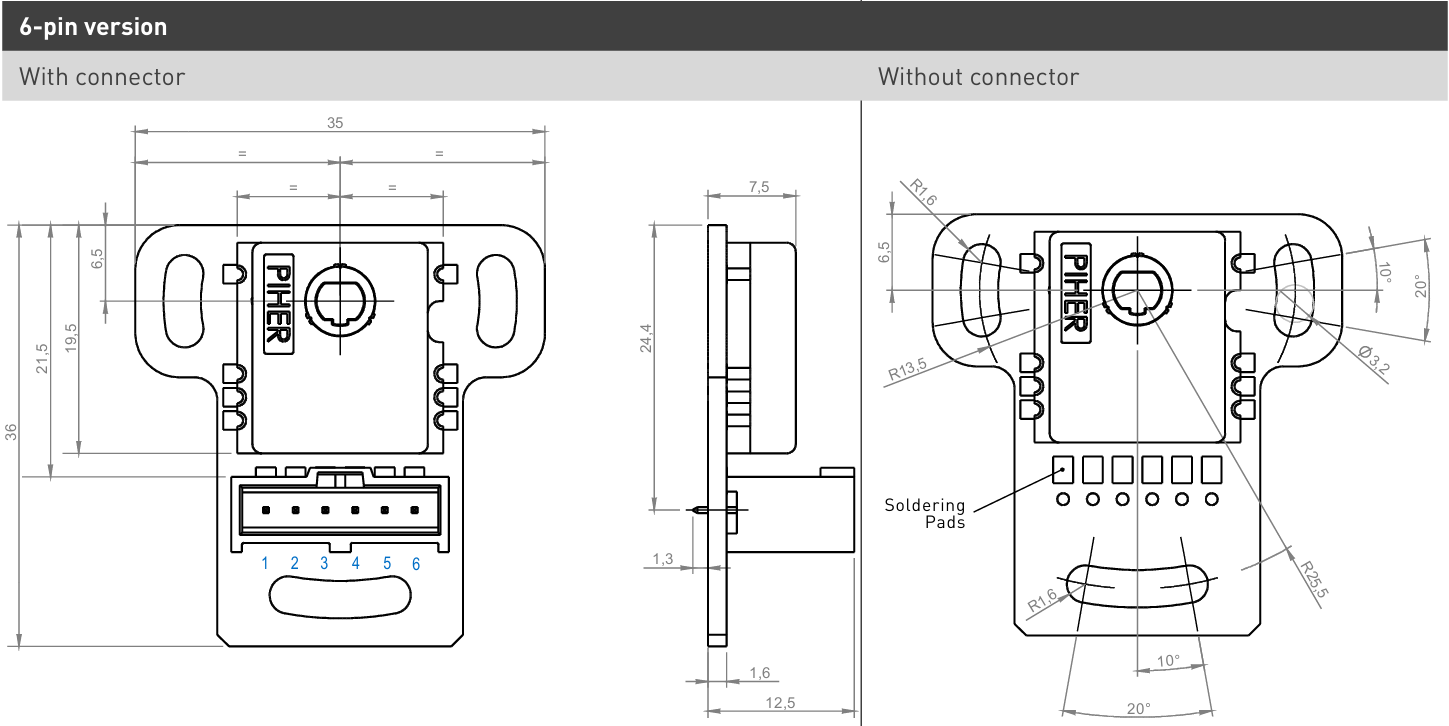

MTS-360PCB引脚功能

PIN 引脚	3-pin 版本	6-pin (简单输出)	6-pin (冗余输出)	6-pin (SPI输出)	连接器 Connectors	压接端子 Terminals
1	电源电压 Supply voltage	开关 Switch	地 Ground	SCLK	接头连接器： 3-pin: Molex 90136-1203 6-pin: Molex 90136-1206	推荐压接端子： Molex 90119-2120 Molex 90119-2121 Molex 90119-2122
2	信号输出 Signal output	开关 Switch	信号输出 2 Signal output 2	SS
3	地 Ground	电源电压 Supply voltage	开关 2 Switch 2	电源电压 Supply voltage
4	不适用 n/a	地 Ground	开关 1 Switch 1	地 Ground	推荐配套母连接器： 3-pin: Molex 90156-0143 6-pin: Molex 90156-0146
5	不适用 n/a	信号输出 Signal Output	信号输出 1 Signal output 1	MOSI
6	不适用 n/a	信号输出 Signal Output	电源电压 Supply voltage	MOSI

如何下单（型号编码说明）

简单输出 - 模拟/PWM

字段	选项	说明
系列	1	简单输出
类型	A / P	模拟 / PWM
开关	空 / W	无开关 / 带开关
输出功能	C0000, C0001…	可编程输出曲线
电气旋转角	ERA040, ERA041…	电气角度范围
电源电压	05	5V ±10%
温度范围	K	-40°C 至 +125°C
PWM频率	空 / Fxxx	默认200Hz，可指定
包装	空 / R	散装 / 卷盘

冗余输出 - 模拟/PWM

字段	选项	说明
系列	2	冗余输出
类型	AA / PP	双模拟 / 双PWM
开关1/2	空 / W	可独立配置
输出功能	C0002, C0003…	可编程输出曲线
电气旋转角	ERA040, ERA041…	电气角度范围
电源电压	05	5V ±10%
PWM频率1/2	空 / Fxxx	可独立设置
温度范围	K	-40°C 至 +125°C
包装	空 / R	散装 / 卷盘

简单输出 - SPI

字段	选项	说明
系列	1	简单输出
类型	S	SPI协议
输出功能	C0000, C0001…	可编程输出曲线
电气旋转角	ERA040, ERA041…	电气角度范围
电源电压	05	5V ±10%
温度范围	K	-40°C 至 +125°C
包装	空 / R	散装 / 卷盘

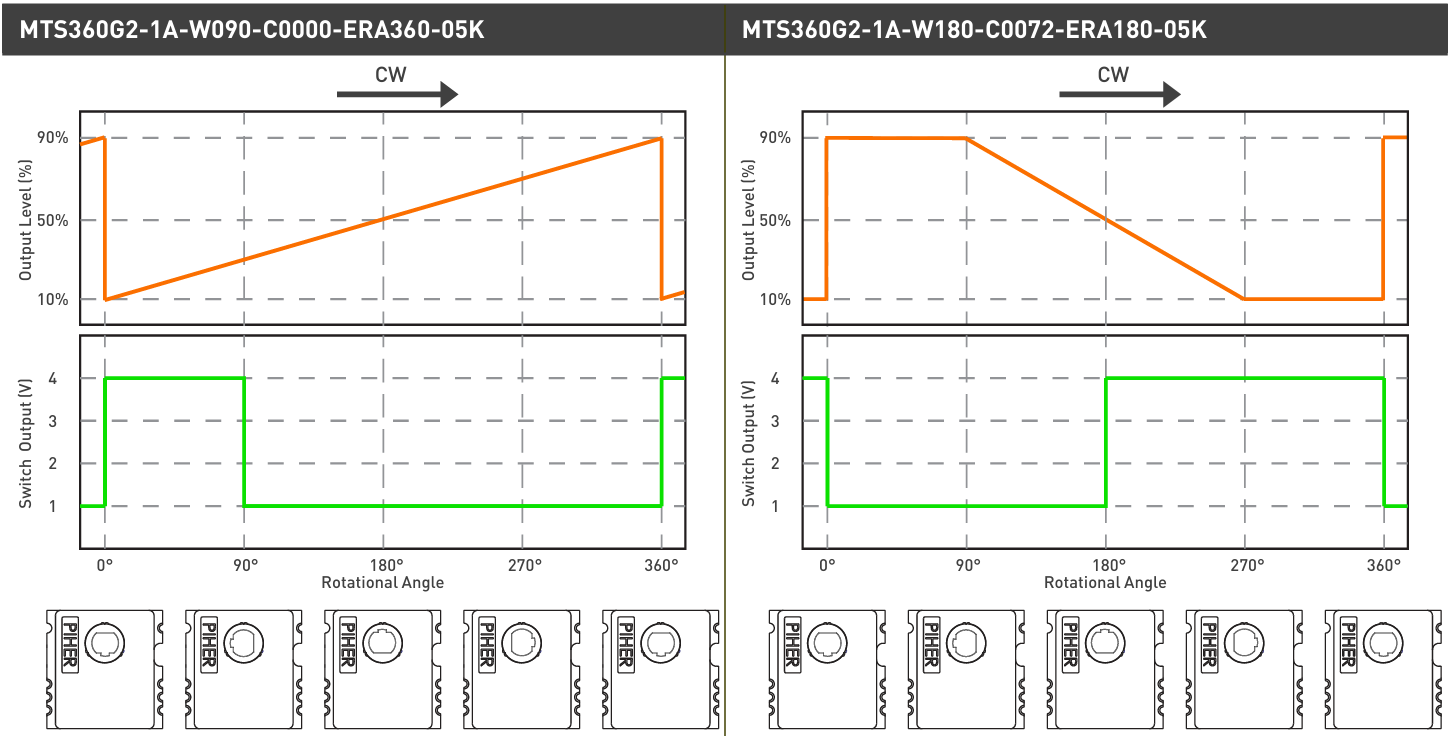

信号输出

产品概述

MTS-360G2 是一款突破性的微型非接触式旋转位置传感器，采用穿轴设计和霍尔效应技术，提供360°绝对位置反馈，体积小巧可直接集成于PCB，大幅节省空间与装配成本。其具备高可靠性、多协议输出（模拟/PWM/SPI）、可编程角度与开关功能，并支持冗余配置，适用于工业自动化、机器人、汽车控制、医疗设备等高精度、高耐用性要求的场合。用户可根据需求灵活选型，并通过编码系统快速下单定制。
