简述

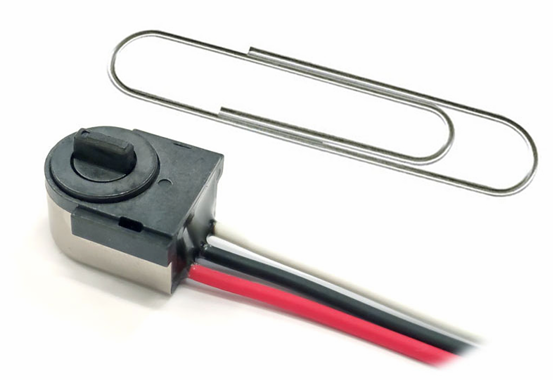

MSX-360 摇杆传感器将专业级特性浓缩在极小的尺寸内（14.4mm x 16mm）。尽管结构轻巧，但它能提供精确的控制，具备完整的360度检测范围（无死区！）、12位分辨率以实现平滑响应以及持久的耐用性。此外，其设计能够抵抗电磁干扰和静电放电，确保可靠运行。这是一款低剖面、长寿命且经济高效的解决方案，可替代基于易磨损的印刷碳轨或电位器的接触式方案。

特点

真正的非接触式操作：无任何齿轮或机械接口，易于组装和校准，寿命期内磨损有限。
适用于狭小空间：凭借超小的重量和封装体积，这款旋转传感器可用于空间最受限的应用。
集成轴：磁体牢固固定在轴上，作为传感器中唯一的运动部件。
360度绝对位置反馈：机械旋转角度无限且无死区，断电时保持位置，电角度可编程（90°至360°）。

潜在应用

人机界面（HMI）、医用摇杆、工业摇杆、无线电遥控、油门控制、杠杆控制臂、阀门位置。

机械与电气参数表

类别	参数	规格/数值
机械规格	旋转寿命¹	最高 7,000,000 次循环
	机械范围	360°（无限旋转）
	磁屏蔽	内置
	轴直径	5.9 mm
	最大安装扭矩	1 Nm
电气规格	线性度¹,²	±1.5% 绝对误差
	电角度范围¹	90°, 180°, 270°, 360°
	输出协议¹	模拟（比例式）
	输出²	简单
	分辨率	最高 12 位
	供电电压¹	5V ±10%
	供电电流	典型值 12.6 mA
	电压保护	+20V / -10V
	自诊断功能	是
环境规格	工作与存储温度¹	-40°C 至 +125°C
	抗冲击（标准）	EN 60068-2-27 500 m/s², 11 ms, 3轴各3次 [室温]
	抗振动（标准）	EN 60068-2-6 200 m/s², 5 ~ 500 Hz, 10 min, 3轴各2小时 [室温]
	防护等级（标准）	IEC 60529 - IP67
	电磁抗扰度（EMS）（标准）	ISO 11452-2, 3 100 V/m, 1 MHz ~ 1 GHz
	静电放电（ESD）（标准）	IEC 61000-4-2 外壳对各端子接触放电：±15kV 端子间接触放电：±15kV

注释：

可应要求提供更高旋转寿命及其他规格。
传感器附近的铁磁性材料可能影响其线性度。
如需其他输出类型，请参见 M5C360 微型位置传感器。
其他规格需确认供货情况。

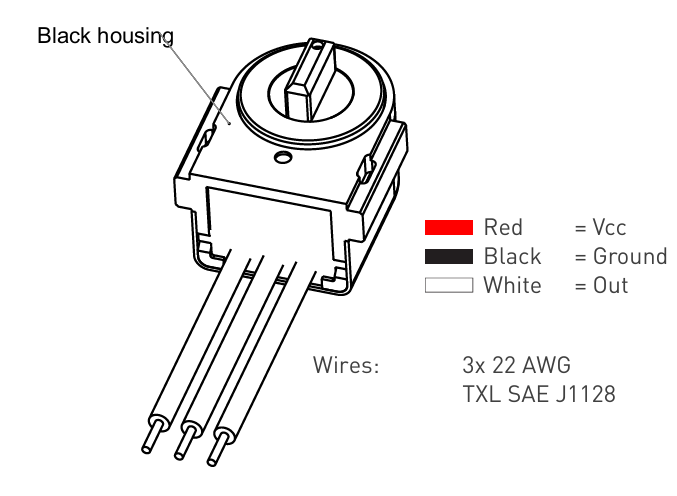

接口定义表

MSX-360 产品订购指南

代码段	MSX360-	1	A	C	ERA___	05	K
选项与说明	产品系列 (微型摇杆传感器)	类型 1 = 简单型 (Simple)	输出 A = 模拟输出 (Analogic)	输出功能 C0004 = 360° C0022 = 90° C0250 = 180° C0304 = 270°	电角度 ERA090 = 90° ERA180 = 180° ERA270 = 270° ERA360 = 360°	供电电压 05 = 5V ±10%	温度范围 K = -40°C 至 +125

订购代码示例： MSX360-1A-C004-ERA360-05K

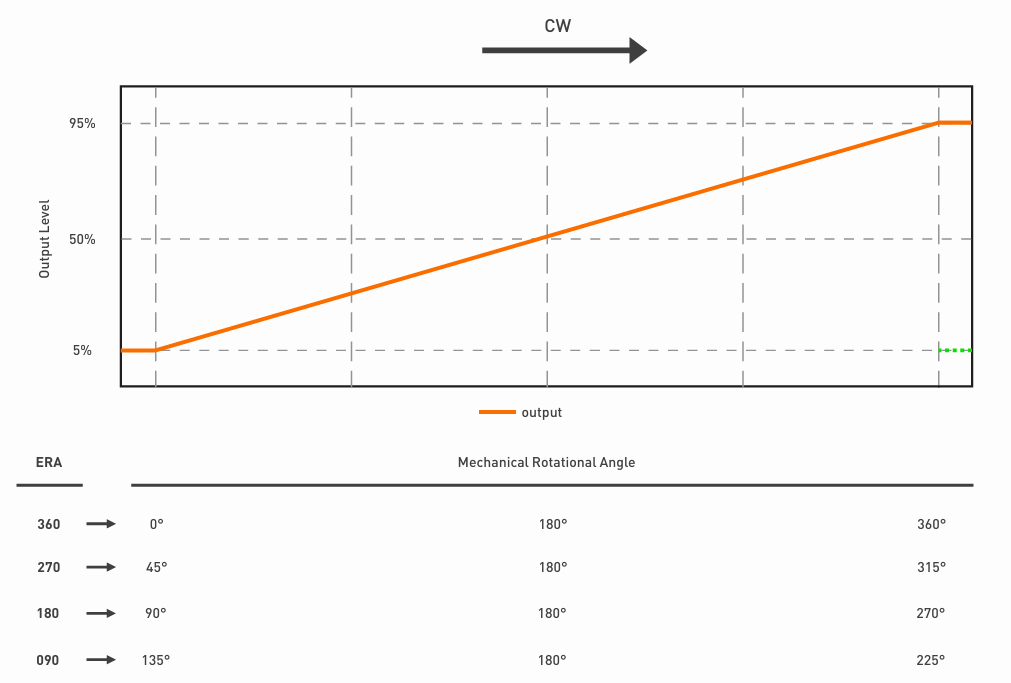

输出

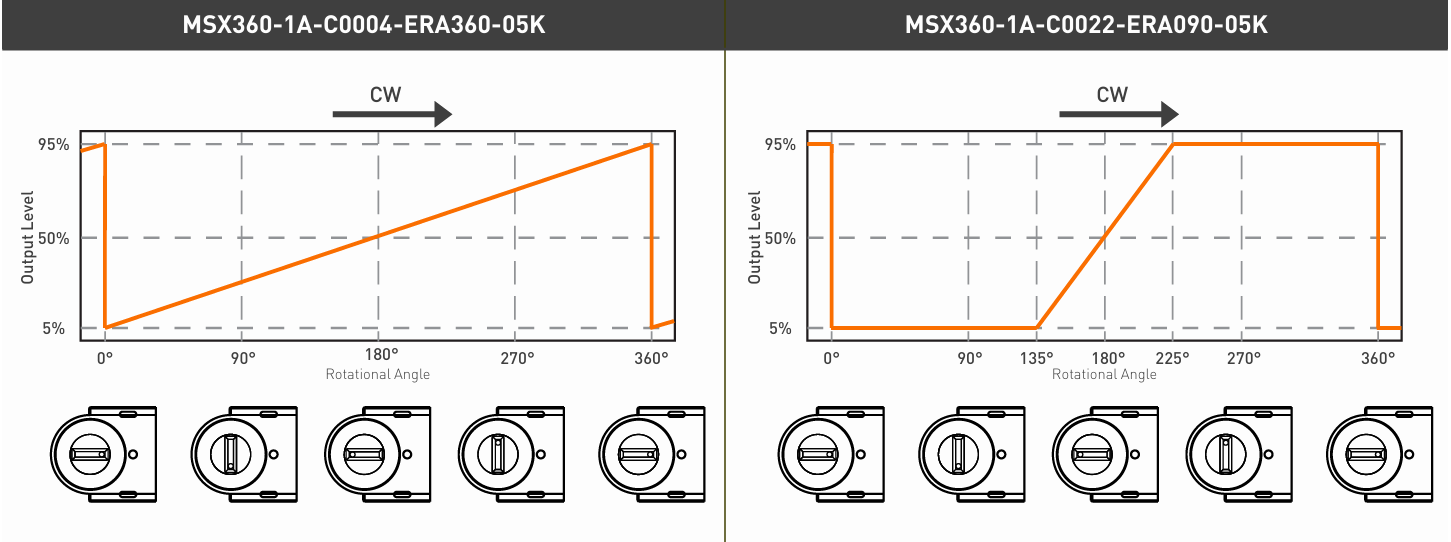

可应要求提供具有正负斜率的定制输出功能。传感器附近的铁磁性部件可能影响传感器性能。在安装PIHER传感器的应用中，默认未考虑外部磁场干扰。若存在此类干扰，则必须将干扰源的振幅、方向、磁通密度发生器类型及特性（如磁铁、电缆、电机等）通知PIHER，以便进行磁仿真分析更新。

产品概述

MSX-360是一款极致紧凑、高性能的非接触式微型摇杆位置传感器，专为空间极度受限且要求高可靠性的应用而设计。其核心优势在于将360度绝对位置测量、高达700万次的机械寿命以及IP67防护等级集成于仅14.4x16mm的微型封装内。通过内置磁屏蔽和全面的ESD/EMS保护，它能在复杂的电磁环境中稳定工作，提供平滑的12位分辨率反馈。作为传统易磨损电位器的理想替代品，MSX-360凭借其长寿命、免维护特性以及灵活的定制化输出选项，成为工业控制、医疗设备、远程遥控等高要求人机交互界面的优选解决方案。
