产品特点
-
采用Modbus RTU通信协议
-
数字输出振动频谱、时域波形及振动特征值
-
频率带宽符合ISO 10816-3与ISO 20816-3标准
-
内置温度传感器
-
提供真峰值、峰值因数、标准差等振动指标
-
支持多种安装方式（螺纹、磁性、组合适配器）
-
防护等级IP67，适用于严苛工业环境
典型应用
-
工业机械状态监测与预测性维护
-
旋转设备（如电机、泵、风机、压缩机）振动分析
-
结构健康监测
-
过程控制与质量检测
-
实验室测试与数据采集
主要参数
| 类别 | 参数项 | 规格 |
|---|---|---|
| 动态性能 | 加速度量程 | ±16 g（峰值） |
| 分辨率 | 0.488 mg | |

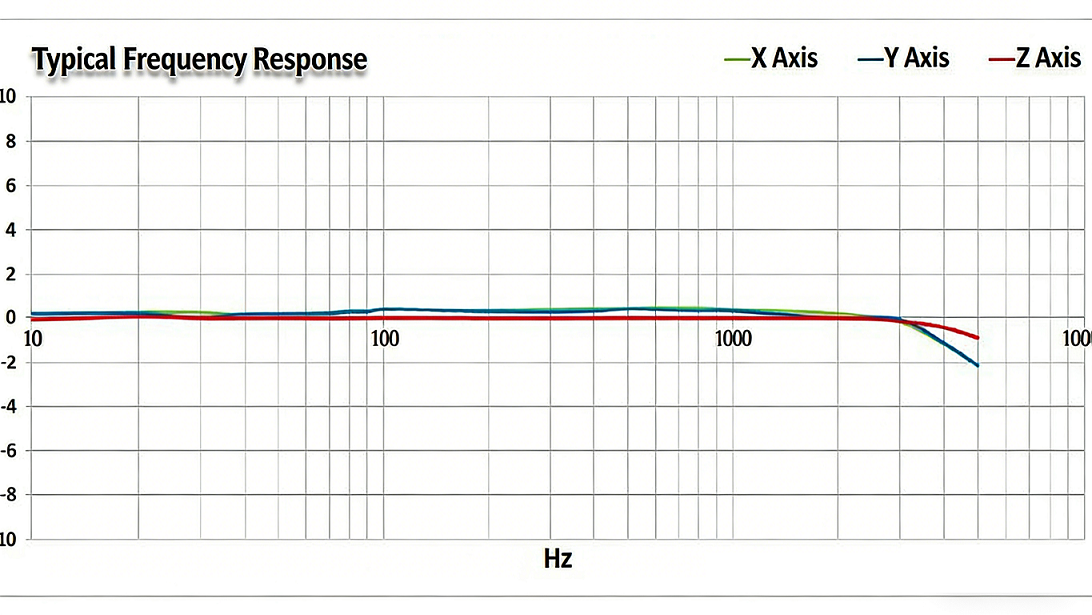

| 频率响应（±3 dB） | 2 Hz – 5 kHz | |
| 谐振频率 | 6.9 kHz | |
| 电气特性 | 供电电压 | 6 – 24 VDC |
| 通信接口 | RS485 | |
| 协议 | Modbus RTU | |
| 建议波特率 | 9,600 / 115,200 bps | |
| 最大波特率 | 921,600 bps | |
| 环境与机械 | 尺寸 | Ø35 mm × 26 mm（高） |
| 重量 | 75 克 | |
| 防护等级 | IP67 | |
| 外壳材料 | 上盖：A6061铝；下盖：303不锈钢 | |
| 连接器 | 4芯 M8 插座 | |
| 工作温度 | -20°C 至 +70°C | |
| 存储温度 | -20°C 至 +80°C | |
| 冲击极限 | 5,000 g | |
| 工作湿度 | 5 – 95% RH | |
| 输出数据 | 温度测量范围 | -20°C 至 +70°C |
| 采样频率（真峰值） | 13.333 kHz | |
| 频谱范围 | 0 Hz – 5 kHz，6145线 | |
| 时域波形 | 13,333样本/秒 | |
| 配件选项 | 883M | 传感器 + 螺纹安装座 |
| 883M-SMA | 传感器 + 螺纹安装座 + 螺丝安装适配器 + 50英尺电缆 | |
| 883M-MMA | 传感器 + 螺纹安装座 + 磁吸安装适配器 + 50英尺电缆 | |
| 883M-FMA | 传感器 + 螺纹安装座 + 螺丝安装适配器 + 磁吸安装适配器 + 50英尺电缆 |

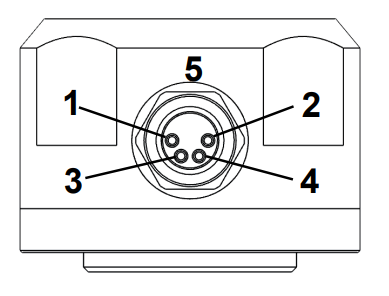

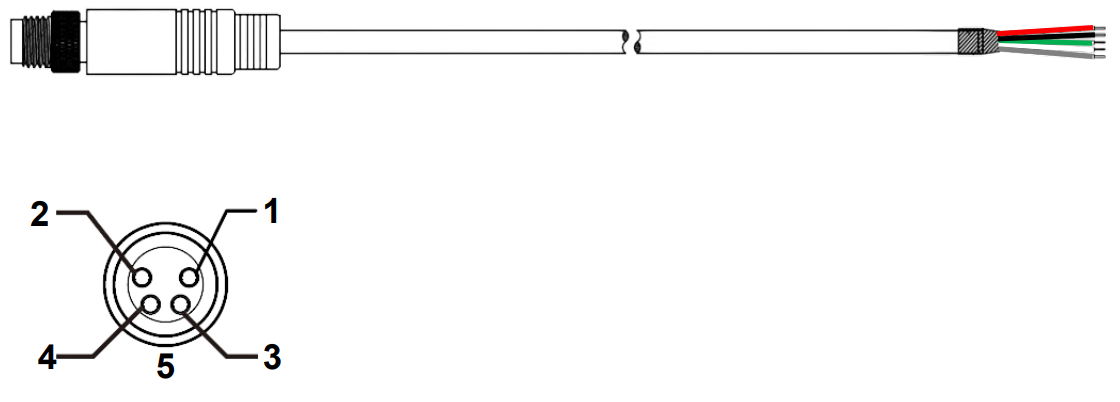

传感器及连接线缆接口定义
| 引脚 (PIN) | 接口定义 | 线芯颜色 | 说明 |
|---|---|---|---|
| 1 | 电源 (Power 6~24V) | 红 (Red) | 供电正极 |
| 2 | 地线 (Ground) | 黑 (Black) | 供电回流 |
| 3 | 信号正 (Signal +) | 绿 (Green) | RS485 差分信号正极 |
| 4 | 信号负 (Signal -) | 白 (White) | RS485 差分信号负极 |
| 5* | 屏蔽 (Shielding) | 无对应线芯颜色 | *连接至外壳（HOUSING），用于屏蔽接地 |
*引脚5（屏蔽端）通过外壳接地，以提高抗干扰能力，通常在电缆中以屏蔽层形式实现。
产品概述

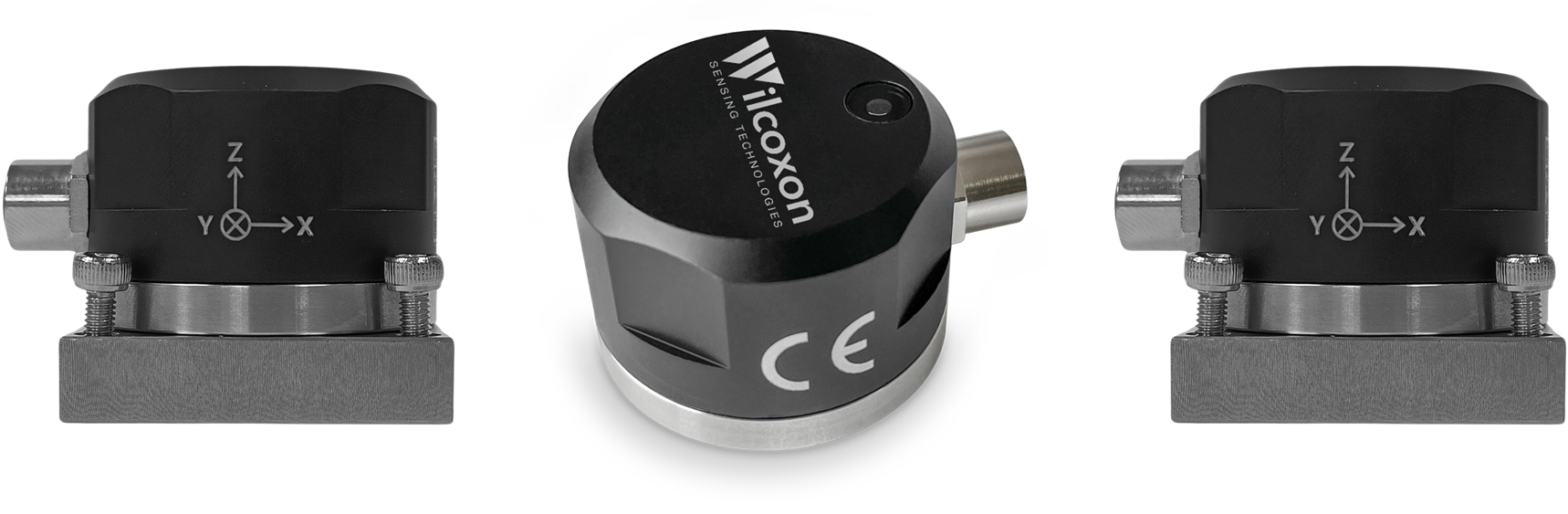

883M是一款高性能数字三轴MEMS加速度计，集成温度传感功能，专为工业振动监测与状态维护设计。它支持宽频带（2 Hz–5 kHz）与高分辨率（0.488 mg）测量，可实时输出频谱、时域波形及符合ISO标准的振动特征值。通过Modbus RTU协议和RS485接口，便于集成到各类工业系统中。其坚固的IP67外壳、多种安装选项及宽广的工作温度范围，使其适用于电机、泵机、风机等旋转机械的长期可靠监测，助力实现预测性维护与设备健康管理。
配套软件及接口

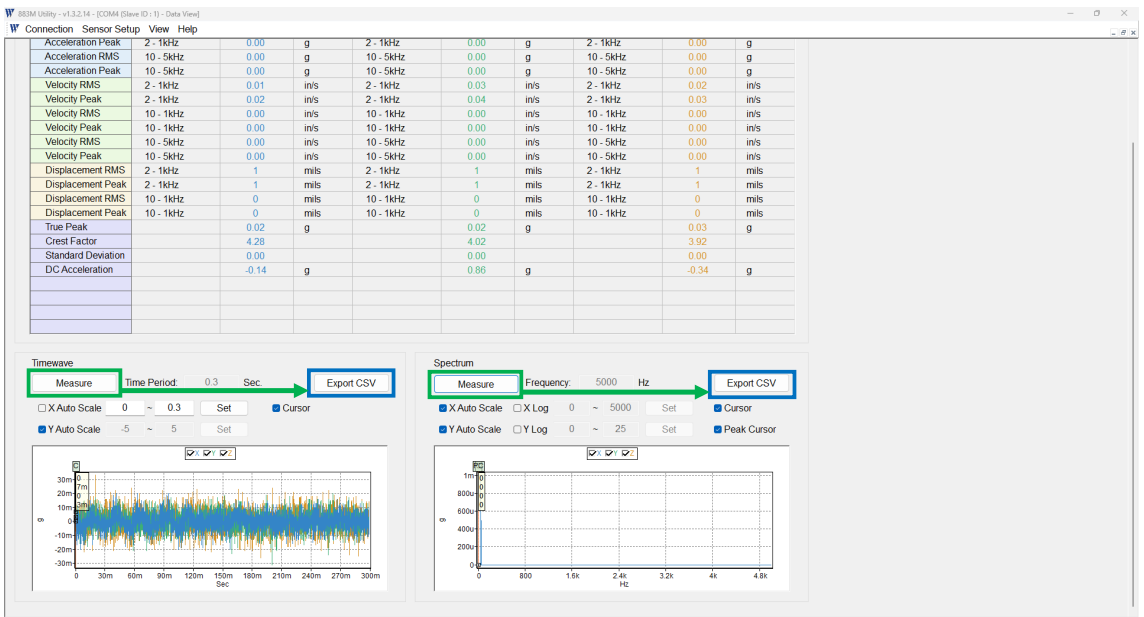

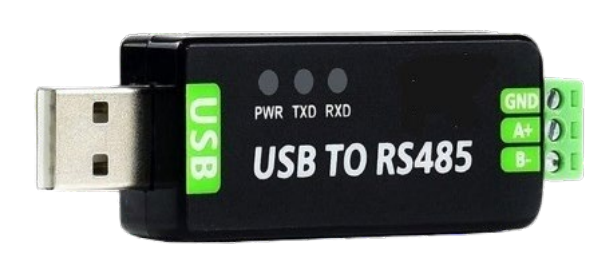

通过USB转Modbus 485接口，可以直接把883M传感器模块信号输出在配套软件883M Utility上进行配置和显示、整理分析和数据导出。传感器的工作电源需要另外接入。
[规格书下载]
[传感器操作手册]
