AT-9000 型ACCUTECTOR™ 转子接地故障监测系统
产品功能
-
旋转或静止状态下在线连续监测转子接地故障
-
指示故障严重程度及在励磁绕组上的相对位置
-
可无缝替换 Accumetrics 的大直径 Rotector 型号 AS9000
-
监测励磁电流、电压、励磁绕组温度（笼温）
-
适用于 Class I Division 2 危险场所
-
USB 接口用于配置和诊断
典型应用
-
基于状态监测的转子保护
-
大型电机和发电机的预测性维护
-
及时检测绝缘故障趋势，识别其严重程度和位置
-
在低需求时段安排维修，最大限度减少停机时间
-
基于实时反馈，实现更早的启动
接地故障监测系统概述
Accutector 接地故障监测系统 AT-9000 型是确保发电机和大型电动机安全的理想工具。该系统通过持续测量绝缘电阻来检测励磁绕组绝缘故障。分析绝缘电阻趋势有助于在低需求时段安排维修，从而大大减少必要停机时间的影响。热电偶输入功能支持根据实时温度测量结果实现更早启动。定位系数测量可将单一绝缘故障的位置标示为从负极端子 (0%) 到正极端子 (100%) 的相对距离，有助于更快地进行修复。
Accutector 设计用于轻松安装在现有设备上，几乎不需要进行轴修改。它也是大直径 Rotector 型号 AS-9000 的直接替换产品。用户现在可以通过一款外形和尺寸相同，但功能和耐用性升级的坚固产品，简单直接地替换已停产的 Rotector。
升级的自诊断功能可提供每个子系统的反馈，帮助识别 Accutector 本身可能存在的任何问题。USB 端口和随附的用户界面软件简化了配置过程，并在无危险条件（无易燃物浓度）时提供了一种直接收集诊断数据的方式。
技术规格
基本规格
| 参数类别 | 详细参数 | 规格值 / 说明 |
|---|---|---|
| 励磁电压 | 测量范围 | 0 – 500 VDC |
| 最大瞬态耐受力 | 1000 Vrms，60秒；或 2000 VDC / Vpeak，1秒 | |
| 精度 | 名义值 ± 0.1% 满量程，最大值 ± 0.2% | |
| 励磁电流 | 输入数量 | 3个（可使用更少数量） |
| 电流检测分流器输入范围 | 0 – 50 mV | |
| 共模输入范围 | 在 Vfield 负极端子电位 ±2 V 以内 | |
| 精度 | 名义值 ± 0.1% 满量程，最大值 ± 0.2% | |
| 接地故障定位系数 | 范围 | 0 至 100%，代表故障点电位与总励磁电压之比 (负极端子处为0%，正极端子处为100%) |
| 精度 | 对于 10 kΩ 故障，为 ±1%。励磁电压 ≥25 V 时（仅针对单一故障）指定定位系数计算精度。 | |
| 接地故障电阻 | 测量范围 | 0 至约 70 MΩ |
| 精度 | 在 0 至 500 Ω 范围内，为 ±500 Ω ± 读数的 2% (不包括励磁系统交流分量和噪声的影响，基于 ≥10 次测量的平均值) | |
| 热电偶输入 | 输入数量 | 2 |
| 热电偶类型 | K 型 | |
| 温度测量范围 | 标准范围：0 至 600°C (扩展范围：-100 至 1373°C) | |
| 精度 | 标准范围内：±2.5 °C (不包括噪声和传感器误差) |

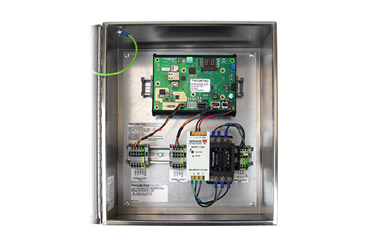

接收器规格
| 参数类别 | 详细参数 | 规格值 / 说明 |
|---|---|---|
| 供电电源 | 100 至 240 VAC，50/60Hz，0.5 A | |
| 数字输出接口 | ModbusTCP (同时支持客户端和服务器模式) (未来固件版本将支持 ModbusRTU 从机模式) | |
| 诊断/配置端口 | USB B 型接口 (仅限在安全区域使用) |

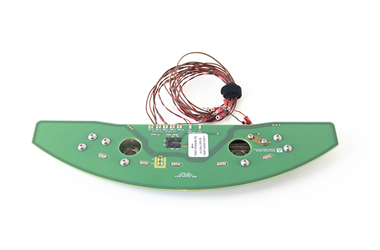

发射器规格
| 参数类别 | 详细参数 | 规格值 / 说明 |
|---|---|---|
| 重量 | 约 4.4 磅 (2 公斤) | |
| 转子连接 | 励磁正极端子、励磁负极端子、转子接地端、3个电流分流电阻、2个热电偶 |
应用要求
| 参数类别 | 详细参数 | 规格值 / 说明 |
|---|---|---|
| 环境 | 环境温度 | -20 °C 至 +70 °C (~4 °F 至 +158 °F) |
| 危险场所分类 | Class I, Division 2，适用于 A, B, C, D 组，温度组别 T30C | |
| 可选附件 | 接收器外壳、26° 或 40° 接收器互连电缆接口、接口模块适配板 |
【规格书下载】
