AT-8000 型接地故障电阻监测器 (EFREM)
-
旋转或静止状态下均可在线连续监测故障
-
故障电阻趋势分析
-
持续监测励磁电压
-
报警继电器触点输出
-
故障定位指示器，便于诊断和维修
典型应用
-
基于状态监测的转子保护
-
大型发电机和电动机的预测性维护
连续在线监测
接地故障电阻监测器 (EFREM) 采用先进的接地故障测量技术与最新的数字遥测技术，对无刷励磁发电机/电动机励磁绕组的绝缘故障电阻和励磁电压进行连续的无线监测。
监测配备无刷励磁机的发电机或同步电动机的励磁接地故障一直很困难。传统的励磁接地检测器或许能检测到故障发生，但无法提供预警或故障严重程度的指示。在检测阈值下的严重程度可能因故障位置不同而存在数量级的差异。
通过结合用于测量发电机接地故障的新一代16位数字转子遥测技术，Accumetrics 的 EFREM 克服了这些局限。测量实际电阻值使用户能够监测随时间变化的趋势，并跟踪接地故障从发生到发展的过程。这提供了即将发生故障的早期预警，从而实现对设备的预测性维护。接地故障的严重程度可用于制定运行和维护决策。
技术规格
| 类别 | 参数 | 规格 |
|---|---|---|
| 励磁电压 | 测量范围 | 0 至 500 VDC (其他范围请联系工厂) |
| 测量瞬态耐受力 | 1000 伏特，持续 5 秒 | |
| 电阻测量 | 测量范围 | 0 至 80 MΩ |
| 精度 (通过数字接口读取) | 在 0 至 500 kΩ 范围内，为 ±250 Ω 与读数的 ±0.5% 之和 (不包括励磁系统交流分量和噪声的影响) | |
| 接地故障定位系数 | 范围 | 0 至 100%，代表故障点电位与总励磁电压之比 (负极处为0%，正极处为100%) |
| 精度 (通过数字接口读取) | 对于 10 kΩ 故障，为 ±1%。励磁电压 ≥25 V 时，指定定位系数的计算精度。 | |
| 接收器 | ||
| 报警输出 | 接地故障 | 两个独立的报警电阻阈值，可通过计算机接口在 500 Ω 至 1 MΩ 之间用户自定义 |
| 设备故障 | 检测到监测器运行故障或接收器电源丢失时激活 | |
| 报警接口 | 常开/常闭 (Form C) 继电器；6 A / 250 VAC | |
| 模拟输出 | 模拟输出选项 | 选项：双模拟输出 (励磁电压 V 和对数电阻 Log R)，4-20 mA。 注：此选项会增加 ±0.25% 满量程电流回路误差 |
| 数字接口 | 计算机接口 | RS232, 以太网 |
| 输出数据 | 接地故障电阻、励磁电压、故障发生时的定位系数、报警及错误状态 | |
| 用户设置 | 报警电阻阈值、驻留时间、网络设置 | |
| 软件 | EFREM 数据查看显示软件和 .CSV 格式 PC 数据存档功能 | |
| 电源 | 85 至 250 VAC，50 / 60 Hz，< 20 W | |
| 物理特性 | 发射器重量 | 轴端安装：2.2 磅 (1 公斤) |
| 转子连接 | 励磁正极端子、励磁负极端子、转子接地端子 | |
| 环境 | 环境温度 | 转子模块：32-185 °F (0–85 °C) 接收单元：32-122 °F (0–50 °C) |
| 转子转速 | 中心线及轴中安装：0 至 3600 RPM (轴外径 <16") 更大轴径或特殊安装请联系工厂 |
EFREM 安装示意图
-
轴中安装 EFREM
-
轴端安装 EFREM
-

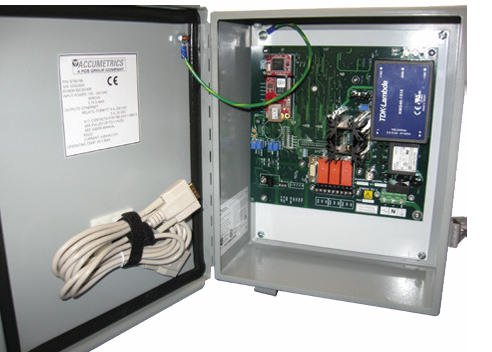

EFREM 接收器
