通用电源单元 P704B 规格书
产品概述
-
产品名称：单通道加速度计电源
-
型号：P704B
-
产品描述：单通道加速度计电源单元，支持电池供电及可电源适配器
主要特性
-
可为大多数 700 系列加速度计供电并实现交流耦合输出
-
支持电池供电（可选 LA704B 电源适配器）
-
便携轻巧设计
-
LED 电池测试指示灯
-
电池寿命超过 120 小时
技术规格
| 项目 | 规格 |
|---|---|
| 输入特性 | |
| 传感器供电电压 | 27 VDC¹ |
| 传感器电流（±20%） | 2.4 mA DC |
| 输出特性 | |
| 输出阻抗 | 与传感器相同 |
| 推荐负载阻抗 | >100 kΩ |
| 去耦电容 | 22 µF，35 VDC |
| 传递特性 | |
| 频率响应 | 与传感器相同 |
| 电源与电池 | |
| LED 点亮电压 | >18 VDC |
| 电池寿命 | >120 小时 |
| 电池类型² | 9V 碱性电池（3节） |
| 环境适应性 | |
| 工作温度范围 | 0°C 至 +55°C |
| 物理特性 | |
| 尺寸（宽 × 高 × 深） | 3 × 2.4 × 4 英寸 |
| 重量 | 0.84 磅 |
| 连接器 | |
| 信号输入 | BNC |
| 信号输出 | BNC |
| 附件（标配） | （3节）9V 碱性电池 |
| 可选附件 | NC3 镍镉电池套件； LA704B 电源适配器（110V）； LA704B-220 电源适配器（220V）； BNC 系列适配器 |
注释：
¹ 使用镍镉电池时为 25 VDC。
² 如需长时间运行，建议使用 NC3 镍镉电池套件。
操作说明
-
电池测试：将开关按至右侧（瞬时位置），LED 应亮起。
-
关机：开关置于中间位置。
-
开机：将开关按至左侧。
-
电源适配：可使用 LA704B 电源适配器直接供电或为镍镉电池充电。
LA704B-220电源适配器
安全警告
请勿尝试使用 LA704B 适配器为碱性电池充电，否则可能导致电池爆炸或泄漏腐蚀性液体。
功能验证建议
-
使用数字万用表验证传感器连接器处的电压与电流是否正常。
-
可用振荡器替代传感器进行连接测试。
-

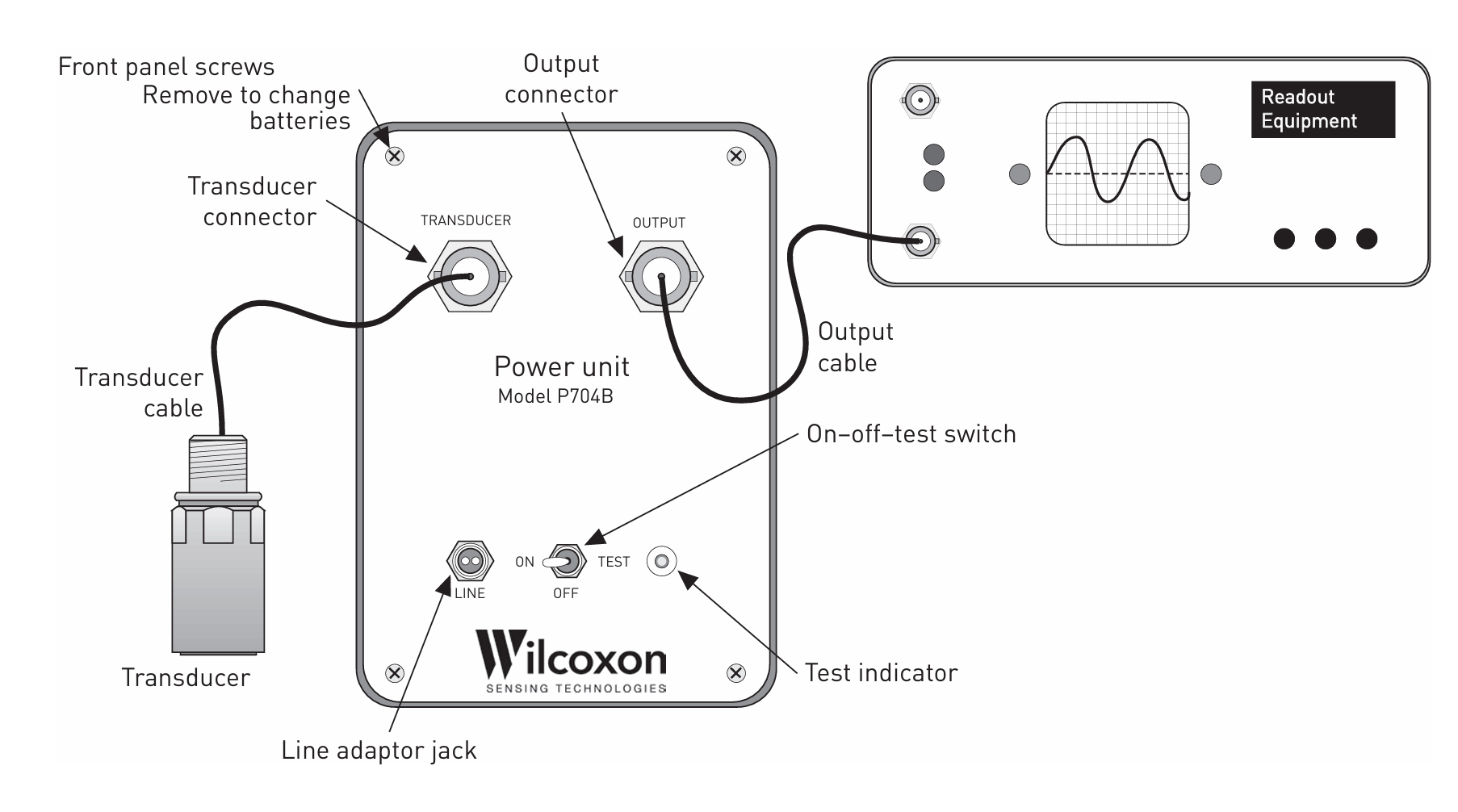

连接方式参见说明书图示，设备应保持单位增益。
应用说明
P704B 通用电源单元适用于大多数 700 系列加速度计，提供稳定的传感器供电与信号耦合功能，广泛用于工业振动监测、设备诊断与现场测试等场景。
说明：由于持续工艺改进，规格可能变更，恕不另行通知。
[规格书下载]
Wilcoxon单通道加速度计电源 型号：P704B
