产品概述
-

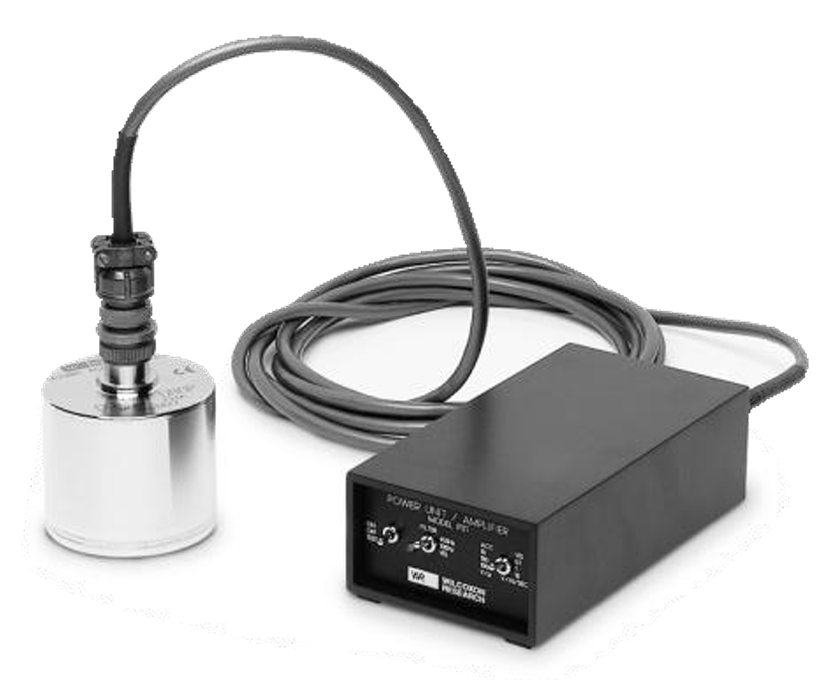

产品名称：731A地震传感器电源与放大器
-
型号：P31
-
产品描述：专为731A地震加速度计设计的电源/放大器，电池供电，增益可选1X、10X、100X，支持加速度与速度输出，并具备滤波功能。
主要特性
-
超低噪声设计
-
可选择的放大器增益：1X、10X、100X
-
可切换输出模式：加速度或速度
-
宽动态范围 >120 dB
-
可切换低通滤波器：450 Hz 或 100 Hz
技术规格
| 项目 | 规格 |
|---|---|
| 输入特性 | |
| 传感器供电电压 | 18 VDC |
| 传感器电流（±20%） | 2.4 mA |
| 最大输入电压（增益=1） | 3.5 V rms |
| 输出特性 | |
| 输出阻抗（标称） | 2.5 kΩ |
| 建议负载阻抗 | >250 kΩ |
| 最大输出电压 | 3.5 V rms |
| 噪声性能 | |
| 频谱噪声（1–10 Hz，折合至输入） | < –140 dB |
| 传递特性 | |
| 增益（加速度） | 1、10、100 V/V |
| 输出灵敏度¹： - 加速度 - 速度 |
10、100、1,000 V/g |
| 增益精度 | ±0.25 dB |
| 频率响应（~3 dB） | |
| 加速度（450 Hz滤波） | 0.05 – 450 Hz |
| 加速度（100 Hz滤波） | 0.05 – 100 Hz |
| 速度 | 0.8 – 150 Hz |
| 幅度非线性 | <1% |
| 总谐波失真 | <1% |
| 电源要求 | |
| 内部电池 | （2节）9V 碱性电池 |
| 电池寿命 | >50 小时 |
| 环境适应性 | |
| 工作温度范围 | 0°C 至 +55°C |
| 最大相对湿度 | 90% |
| 物理特性 | |
| 重量 | 1.4 磅 |
| 尺寸（宽 × 高 × 深） | 3 × 1½ × 6 英寸 |
| 连接器 | 信号输入：BNC 信号输出：BNC |
| 附件 | 标配：两节 9V 碱性电池 |
注¹：灵敏度基于与731A加速度计配套使用时的标称值。
应用说明
P31电源/放大器专为配合731A地震加速度计使用而设计，适用于地震监测、结构健康监测、低频振动分析等领域。其超低噪声和可调滤波特性使其在环境振动和微弱信号检测中表现出色。
说明：由于持续工艺改进，规格可能变更，恕不另行通知。
